Overview Specs Ordering Information
FD1304S-B2 FD1304E-B1
Capacidad escalable, conectividad rápida

Capacidad escalable, conectividad rápida

  • Arquitectura flexible con 4 puertos fijos y ampliación opcional de 4 puertos con intercambio en caliente.

  • Ofrece un rendimiento de alto ancho de banda con 4*10GE puertos de enlace ascendente.

  • Admite hasta 512 conexiones ONU con una relación de división de 1:64.


Alta fiabilidad

Alta fiabilidad

  • 1+1 de redundancia de alimentación CA/CC garantiza un funcionamiento ininterrumpido.

  • El control inteligente de ventiladores basado en la temperatura garantiza un rendimiento estable del sistema.

Gestión de red simplificada

Gestión de red simplificada

Gestión centralizada de CMS de OLT y ONUs conectadas para un O&M inteligente y optimizado, que incluye:

  • Incorporación masiva de ONUs

  • Solución de problemas remota con un solo clic

  • Análisis empresarial inteligente

  • Monitoreo en tiempo real y alertas comerciales


Diversos escenarios de aplicación

Integrando acceso multiservicio para satisfacer las necesidades de implementaciones de red a pequeña escala.

  • 5 1 FTTH
  • 5 2 PYMES
  • 5 3 Redes Rurales
  • 5 4 Edificios residenciales

Technical Overview

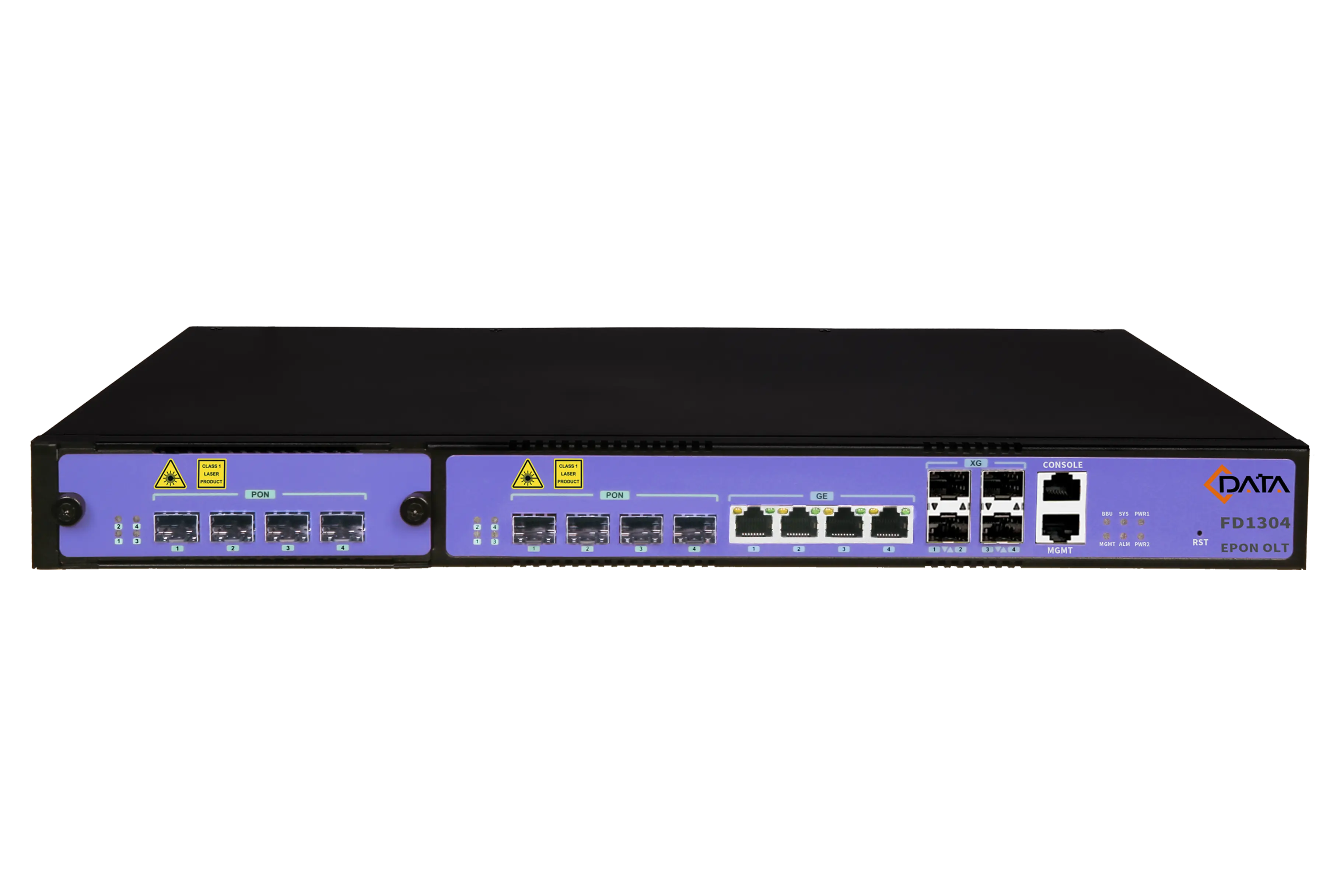

  • c datos fd1304e8ports1

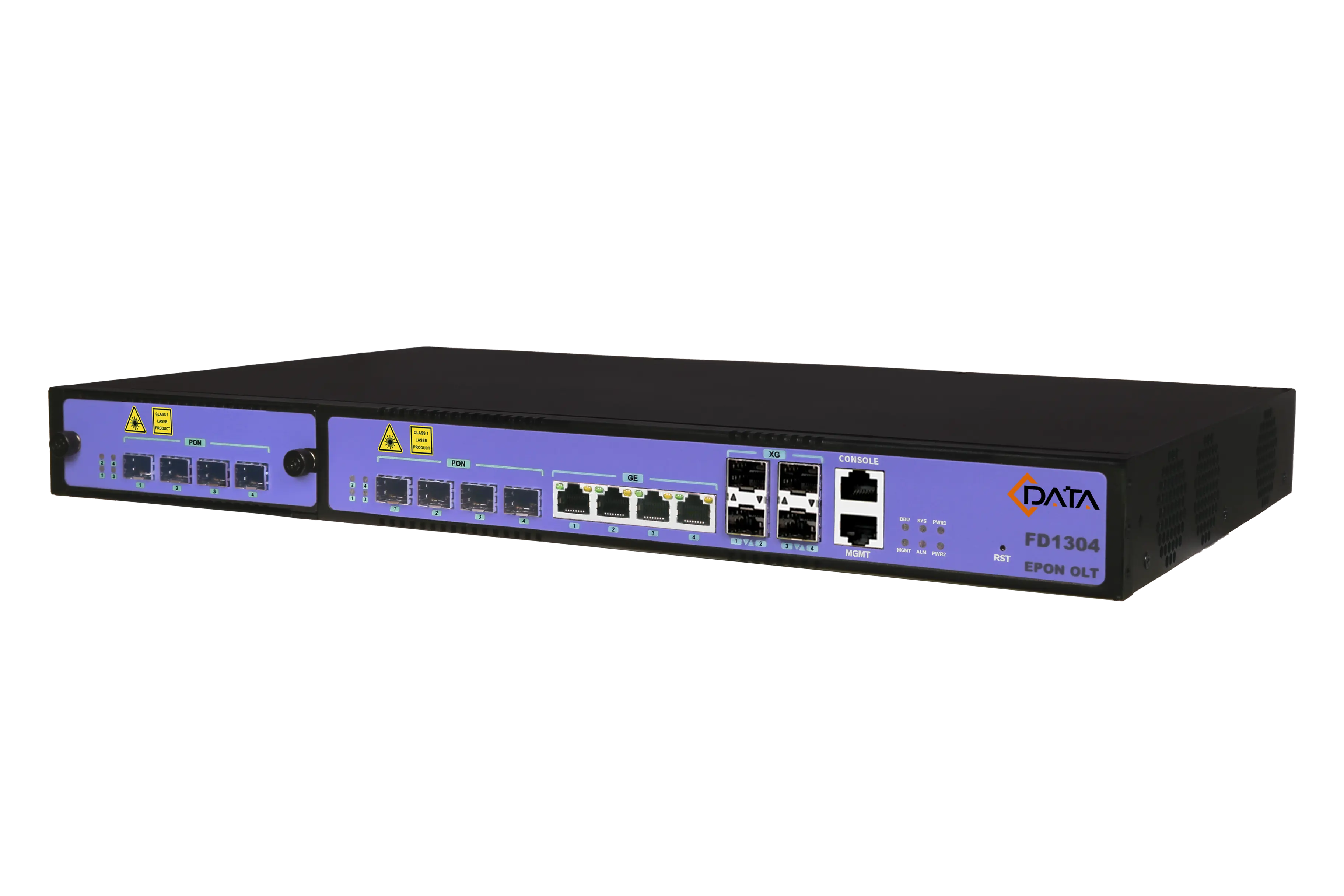

  • c datos fd1304e8ports2

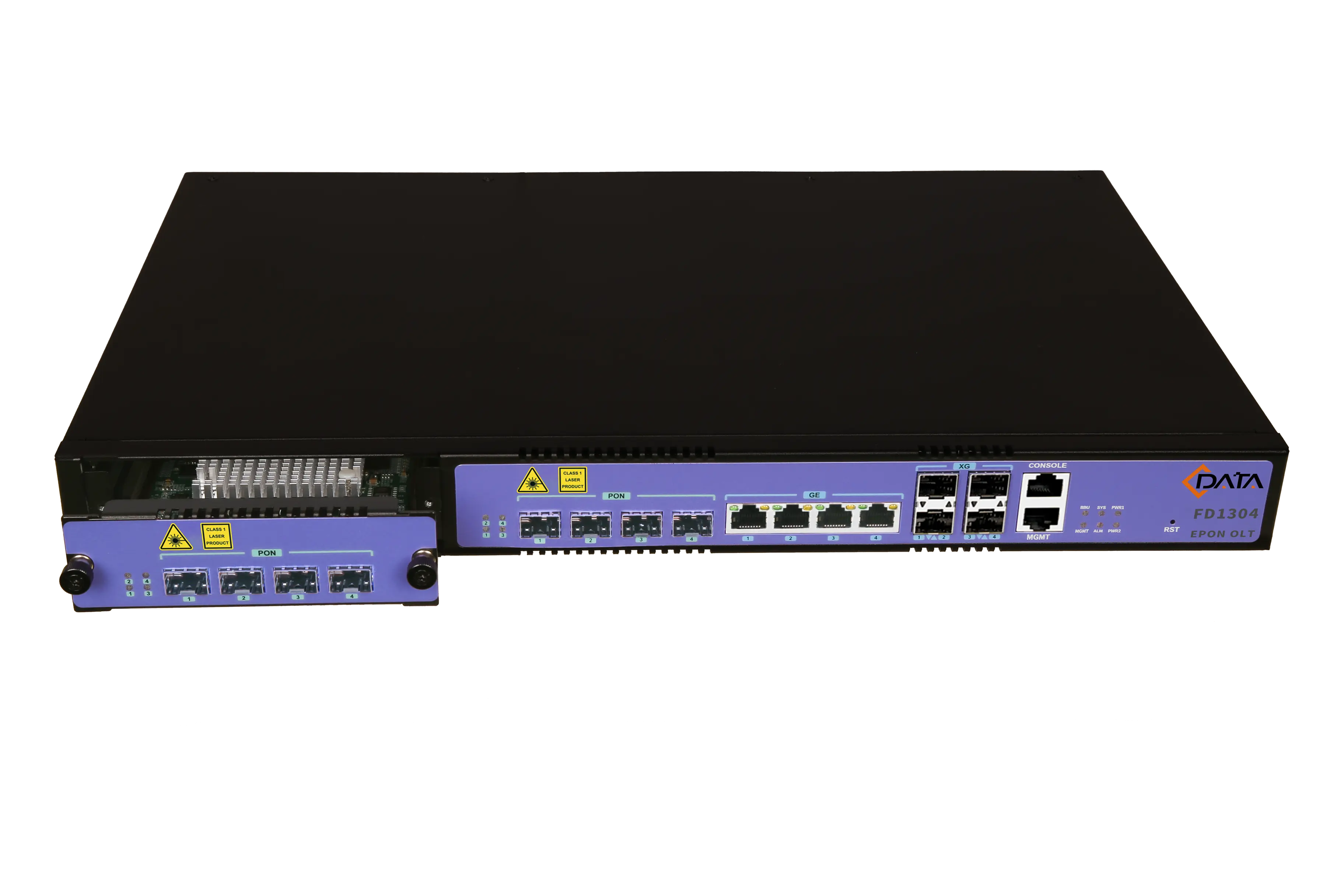

  • c data fd1304e8ports5

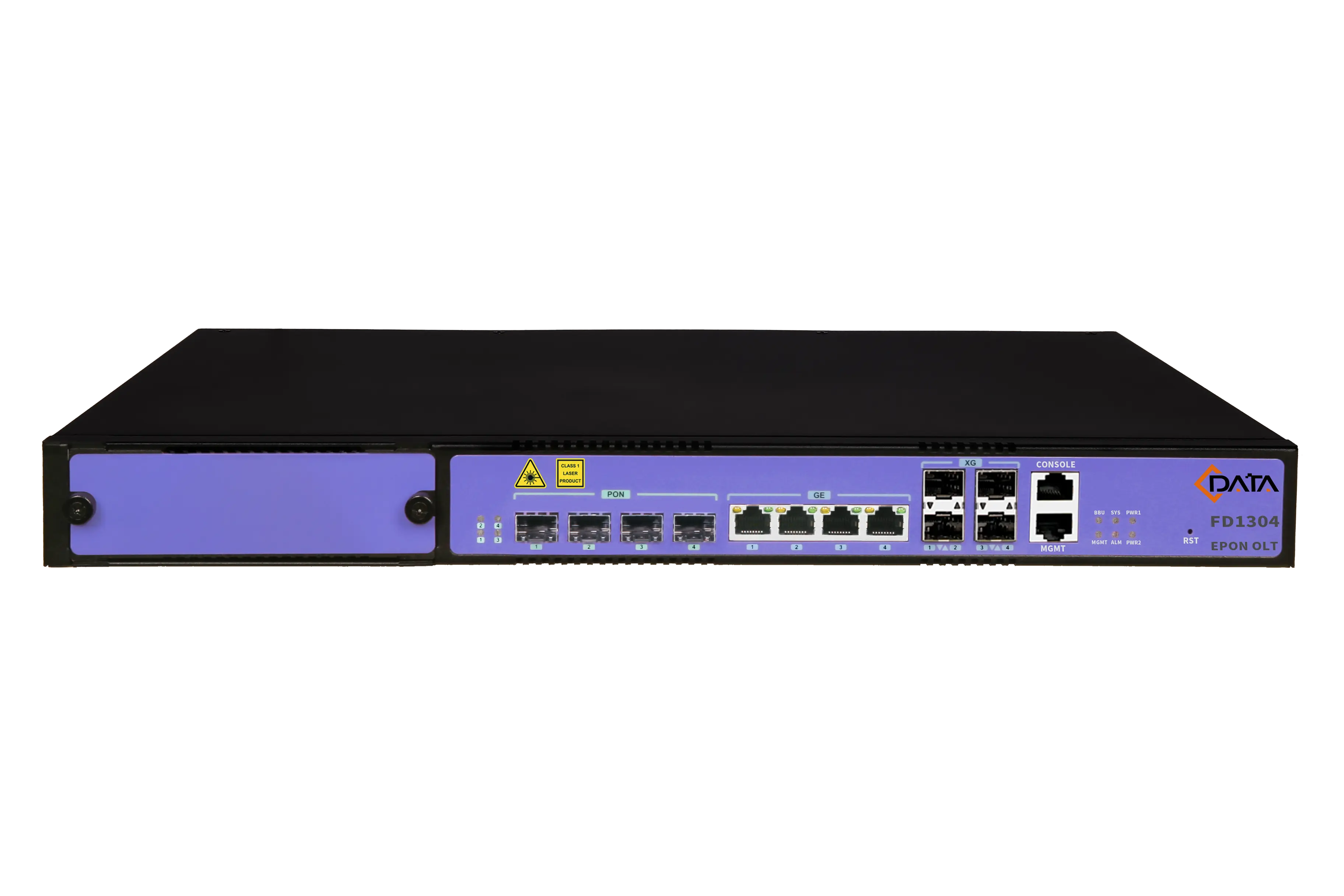

  • c datos fd1304e4puertos1
  • c datos fd1304e4ports2
  • c datos fd1304e8ports1
  • c datos fd1304e8ports2
  • c data fd1304e8ports5
  • c datos fd1304e4puertos1
  • c datos fd1304e4ports2

El OLT EPON FD1304E-B1 cumple completamente con el estándar relativo de IEEE 802.3x y FSAN, el cual es un dispositivo montado en rack de 1U con 4 puertos GE de enlace ascendente, 4 puertos de enlace ascendente 10GE, 4 puertos EPON fijos y 4 puertos EPON opcionales. Cada puerto EPON admite una relación de división de 1:64, el sistema EPON admite hasta 512 conexiones terminales.

Este producto cumple con los requisitos de rendimiento y tamaño del dispositivo para una sala de servidores compacta, ya que el producto tiene alto rendimiento y tamaño compacto, lo que lo hace conveniente y flexible de usar, y también es fácil de implementar. Además, el producto cumple con los requisitos de promover el rendimiento de la red, mejorar la confiabilidad y reducir el consumo de energía desde la perspectiva de la red de acceso y la red empresarial, y es aplicable a la red de televisión de tres en uno, FTTP (Fiber to the Premise), red de monitoreo de video, LAN empresarial (Local Area Network), internet de las cosas y otras aplicaciones de red con una relación precio/rendimiento muy alta.

Datasheet Get Docs

Especificaciones técnicas

ELEMENTOFD1304E-B1
BastidorTipoCaja estándar de 1U y 19 pulgadas
Puerto de enlace ascendentePuerto COMBO4 puertos Ethernet 10/100/1000M con autonegociación
10 Gigabits4 interfaces SFP+
Puerto PONCantidad4/8
Interfaz físicaSFP
Tipo de interfazEPON: IEEE802.3ah
Relación de división máximaEPON: 1:64
Puerto de gestión1 puerto Ethernet fuera de banda 100/1000BASE-Tx
1 Puerto de gestión local de CONSOLA
Atributo del puerto PONDistancia de transmisión20KM
Velocidad del puertoEPON: Simétrico 1.25Gbps
Longitud de onda

Transmisión: 1490nm

Recepción: 1310nm

Tipo de interfazSC/UPC
Tipo de fibra9/125μm SMF ((Fibra monomodo)
Sensibilidad de recepciónEPON: -27dBm
Potencia de saturaciónEPON: -6dBm
Método de gestión de redCompatible con CLI、SNMP、TELNET、SSH、WEB
Capacidades de negocioCompatibilidad con registro del dispositivo, actualización del dispositivo, gestión del dispositivo, monitoreo de condiciones, gestión de configuración y gestión de usuarios
Gestión de configuración de conmutación de capa 2: como gestión de puertos, VLAN, RSTP, IGMP, ACL, QOS, etc.
Gestión de configuración de funciones PON: como autenticación OLT, plantilla DBA, plantilla de servicio, plantilla de línea, etc.
Función de capa 3: admite enrutamiento estático, dhcp-relay y configuración vlanif.
Ancho de banda del backplane108G
Tamaño440*293*44mm
Peso4,0Kg
Suministro eléctrico220VACCA: 100V～240V, 47/63Hz
-48CCCC:-40V～-72V
BBU
(Unidad de batería de respaldo)		CC: 11V～14V
Función: Cuando se corta el suministro eléctrico normal, se puede cambiar a la fuente de alimentación de respaldo, y cuando se restablece el suministro eléctrico normal, volverá a cambiar a la fuente de alimentación normal
Potencia máxima78W
Entorno de trabajoTemperatura de trabajo-15～50℃
Temperatura de almacenamiento-40～85℃
Humedad5～90% (Sin condensación)


Especificaciones técnicas

ARTÍCULO

  • FD1304E-B1

Bastidor
Tipo

  • Caja estándar de 1U y 19 pulgadas

Puerto de enlace ascendente
Puerto COMBO

  • 4 puertos Ethernet 10/100/1000M con autonegociación

10 Gigabit

  • 4 interfaces SFP+

Puerto PON
Cantidad

  • 4/8

Interfaz física

  • SFP

Tipo de interfaz

  • EPON: IEEE802.3ah

Relación de división máxima

  • EPON: 1:64

Puerto de gestión

  • 1 puerto Ethernet fuera de banda 100/1000BASE-Tx
    1 puerto de gestión local CONSOLE

Atributo del puerto PON
Distancia de transmisión

  • 20KM

Velocidad del puerto

  • EPON: Simétrico 1.25Gbps

Longitud de onda

  • Reenvío: 1490 nm

  • Recepción: 1310 nm

Tipo de interfaz

  • SC/UPC

Tipo de fibra

  • 9/125μm SMF ((Fibra monomodo)

Sensibilidad de recepción

  • EPON: -27dBm

Potencia de saturación

  • EPON: -6dBm

Método de gestión de red

  • Compatible con CLI, SNMP, TELNET, SSH, WEB

Capacidades de negocio

  • Compatible con registro de dispositivos, actualización de dispositivos, gestión de dispositivos, monitoreo de condiciones, gestión de configuración y gestión de usuarios

  • Gestión de configuración de conmutación de capa 2: como gestión de puertos, VLAN, RSTP, IGMP, ACL, QOS, etc.
    Gestión de configuración de funciones PON: como autenticación OLT, plantilla DBA, plantilla de servicio, plantilla de línea, etc.

  • Función de capa 3: compatible con enrutamiento estático, dhcp-relay y configuración vlanif.

Ancho de banda del backplane

  • 108G

Tamaño

  • 440*293*44mm

Peso

  • 4,0Kg

Suministro eléctrico
220VAC

  • CA: 100V～240V, 47/63Hz

-48DC

  • CC:-40V～-72V

BBU
(Unidad de batería de respaldo)

  • CC: 11V～14V

  • Función: Cuando se interrumpe el suministro eléctrico normal, puede cambiarse a la fuente de alimentación de respaldo, y cuando se restablece el suministro eléctrico normal, volverá a cambiarse a la fuente de alimentación normal

Potencia máxima

  • 78W

Entorno de trabajo
Temperatura de trabajo

  • -15～50 ℃

Temperatura de almacenamiento

  • -40～85℃

Temperatura de almacenamiento

  • 5～90 % (sin condensación)


Información para pedidos

Modelo de producto

Especificación

Fuente de alimentación

FD1304E-B1

4*EPON + 4*10GE (SFP+) + 4*GE (SFP)

100V~240VAC o -40V~-72VDC

BBU opcional

FD3041T

Tarjeta opcional de 4 puertos EPON (solo compatible con FD1304E)




Información de pedido

N.º

  • 1

  • 2

  • 3

Modelo de producto

  • FD1304E

  • FD1304S

  • FD3041T

Especificaciones

  • 4+4*EPON + 4*GE + 4*10GE SFP+

  • 4*EPON + 4*GE RJ45 + 4*10GE SFP+

  • Tarjeta opcional de 4 puertos EPON (solo compatible con FD1304E)

Accesorios

  • FD1304S: Orejeta de rack extendida
