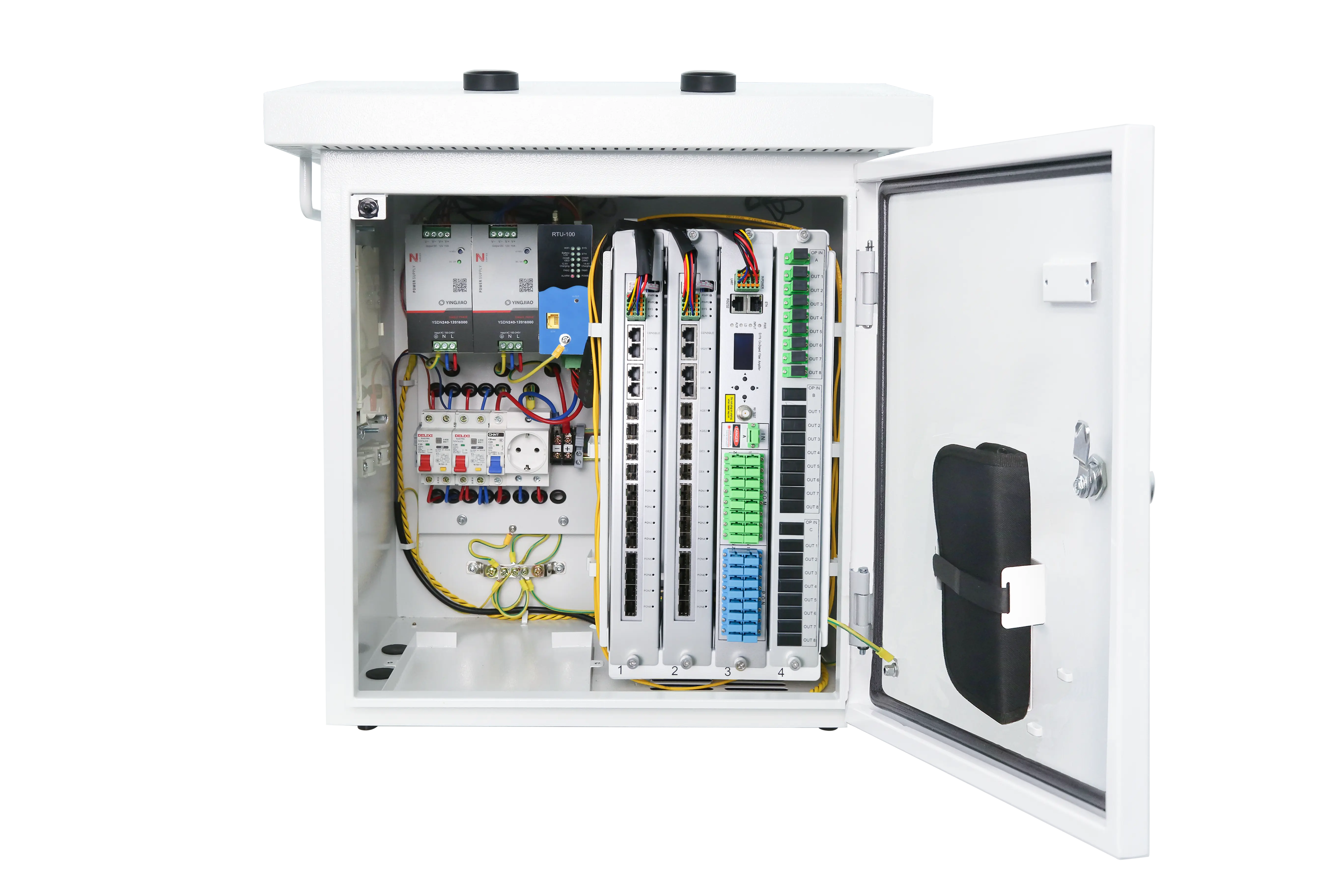

FDC600Y
Gabinete integral inteligente al aire libre

La caja de comunicación de campo inteligente está diseñada para su uso en entornos al aire libre, ofreciendo protección eléctrica para todo clima.

Al instalar varios módulos comerciales, permite la convergencia y transmisión de múltiples servicios. La carcasa está hecha de una placa de acero laminado en frío de alta calidad (con opciones para acero galvanizado o inoxidable), lo que proporciona propiedades a prueba de lluvia, a prueba de polvo, ventiladas, disipadoras de calor y resistencia a la corrosión. El diseño de la estructura de montaje en poste es conveniente para una instalación rápida.

El Módulo de Control de adquisición de parámetros ambientales incorporado ajusta el ventilador interno para disipar el calor en función de la temperatura dentro de la caja. El módulo de control también activa una alarma audible cuando la puerta de la Caja se abre ilegalmente. Un Sensor de agua puede detectar el nivel de agua dentro de la Caja y emitir una alarma, mientras que un sensor de humo puede detectar el nivel de humo dentro de la Caja y activa una alarma si es necesario.

Un módulo GPS 4G opcional permite el seguimiento de la ubicación, con alarmas enviadas a través de la web si la caja se mueve ilegalmente. El diseño de copia de seguridad de redundancia de potencia garantiza la fiabilidad a largo plazo del equipo. Con una fuente de alimentación de batería opcional, el sistema cambiará automáticamente a la energía de la batería si falla la alimentación de la red.

La caja de comunicación de campo inteligente está equipada con la funcionalidad de gestión web y CMS para una fácil supervisión y control.

Especificaciones técnicas


Especificaciones del módulo de control de adquisición de parámetros ambientales

NombreParámetro
Temperatura de inicio del ventilador45 °C

Temperatura de inicio del calentador

-5 ℃


Estado de las luces y resultados
NombreLuz encendidaLuz intermitenteLuz apagadaNotas
SYS
Sistema de trabajo normal/

El sistema no está normalizado

Luz verde
WIFI

Función WIFI ope

Transmisor de datos

Función WIIF apagadaLuz verde
ETH

ETH Connect Norma

Transmisor de datos

EHT desconectado

Luz verde

Batería baja

Protección contra la descarga de la batería

/

El voltaje de la batería es normal

Luz verde
CARGALa batería se está cargando/

La batería no se está cargando

Luz verde

CARGADO

La batería está completamente cargada

/

La batería no está completamente cargada

Luz verde

14,4 V carga

Se selecciona el modo de carga 14,4 V

/14,4 modo de carga V no está seleccionadoLuz verde
12,6 V carga

Se selecciona el modo de carga 12,6 V

12,6 modo de carga V no está seleccionado

Luz verde
FAN1Fan1 está trabajando/Fan1 está desfuncionandoLuz verde
FAN2

Fan2 está trabajando

/

Fan2 está desfuncionando

Luz verde
PotenciaRTU-100 módulo de encendido/RTU-100 Módulo de apagadoLuz verde
Alarma
Con alarmas/

Sin alarmas

Luz roja


Especificaciones operativas de la caja de comunicación de campo inteligente

NombreMINTyp.MAXUnidad
Temperatura de la tienda-40
85

Humedad de almacenamiento

5
95%

Operar temperatura (con calentador)

-25
65

Temperatura de funcionamiento (sin calentador)

0
65

Humedad de trabajo (sin condensación)

10
92%
Consumo de energía (sin calentador)
120W
Voltaje de entrada AC100220V240V


Configuración principal de la caja de comunicación de campo inteligente

NombreCantidadObservación
Módulo OLTMax 2 (con módulo Eydfa)

Empaquetado individualmente

Max 3 (sin módulo Eydfa)


Max 4 (sin módulo EYDFA y módulo divisor óptico)


Módulo EYDFAMax1Empaquetado individualmente

Módulo divisor óptico

Max3

Un Módulo de 1*8 puertos está configurado por defecto

Disyuntor de fuga de tierra

2

Fuente de alimentación de conmutación

2

Enchufe 220VAC

1
Módulo de control1

Módulo RTU-100

Ventilador

2

Sensor de agua

1

Sensor de humo

1

Opcional

Batería (28AH)1

Opcional

Módulo GPS 4G1

Opcional

Calentador (45W)

1

Opcional


MecánicoS
Dimensiones de metal desnudo

(Longitud * anchura * altura)

580*350*530mmEl módulo OLT y el módulo EYDFA no están instalados
Peso de metal desnudo20kg

Dimensiones del embalaje

(Longitud * anchura * altura)

760*655*535mm
Peso embalado36Kg
