Potencia para la mejora de conectividad

Potencia para la mejora de conectividad

Opciones diversas de puertos GPON, incluidos modelos de 4/8/16 puertos, con una relación de división de hasta 1:128.

La serie B2 mejorada está equipada con 4 puertos de enlace ascendente 10 GE SFP+, que brindan una experiencia de conexión rápida sin igual.

Con una profundidad de solo 265 mm, ahorra espacio y permite una implementación flexible.

Admite distancias de cobertura de fibra de hasta 20 km, aprovechando al máximo los servicios de internet por fibra en el área.


Implementación sin complicaciones

Implementación sin complicaciones

Compatible con dispositivos ONU/ONT convencionales, admite OAM/OMCI privados compartidos, mejorando la eficiencia de la red y la comodidad de mantenimiento.

Configuración rápida con registro automático en línea de ONU/ONT para una simplicidad plug-and-play.

Cumple con los estándares ITU G.984.x y FSAN, adecuado para aplicaciones FTTH y FTTO, simplificando la construcción de redes de fibra.


Alta fiabilidad

Alta fiabilidad

Módulos de alimentación 1+1 y soporte de redundancia de energía sin interrupción

Opte por BBU opcional para una operación prolongada

Controlador inteligente de temperatura del ventilador que mantiene su sistema fresco y eficiente.


Gestión fácil de usar

Gestión fácil de usar

Amplia gama de opciones de gestión que cubren CLI, WEB, Telnet, SSH y MQTT

OLT Web intuitiva: guías paso a paso y claridad de la información simplifican su experiencia de mantenimiento y aumentan la eficiencia


CMS, el sistema de gestión integrada

CMS, el sistema de gestión integrada

C-Data CMS proporciona a usuarios, empresas y operadores una plataforma de operación y mantenimiento de redes segura, eficiente e inteligente,

logrando una gestión y operación eficiente, estable y ágil.

Mobile CMS APP : Mejore la eficiencia con operaciones con un solo clic para instalación y resolución de problemas.

Technical Overview

  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON
  • OLT GPON de 16 puertos PON

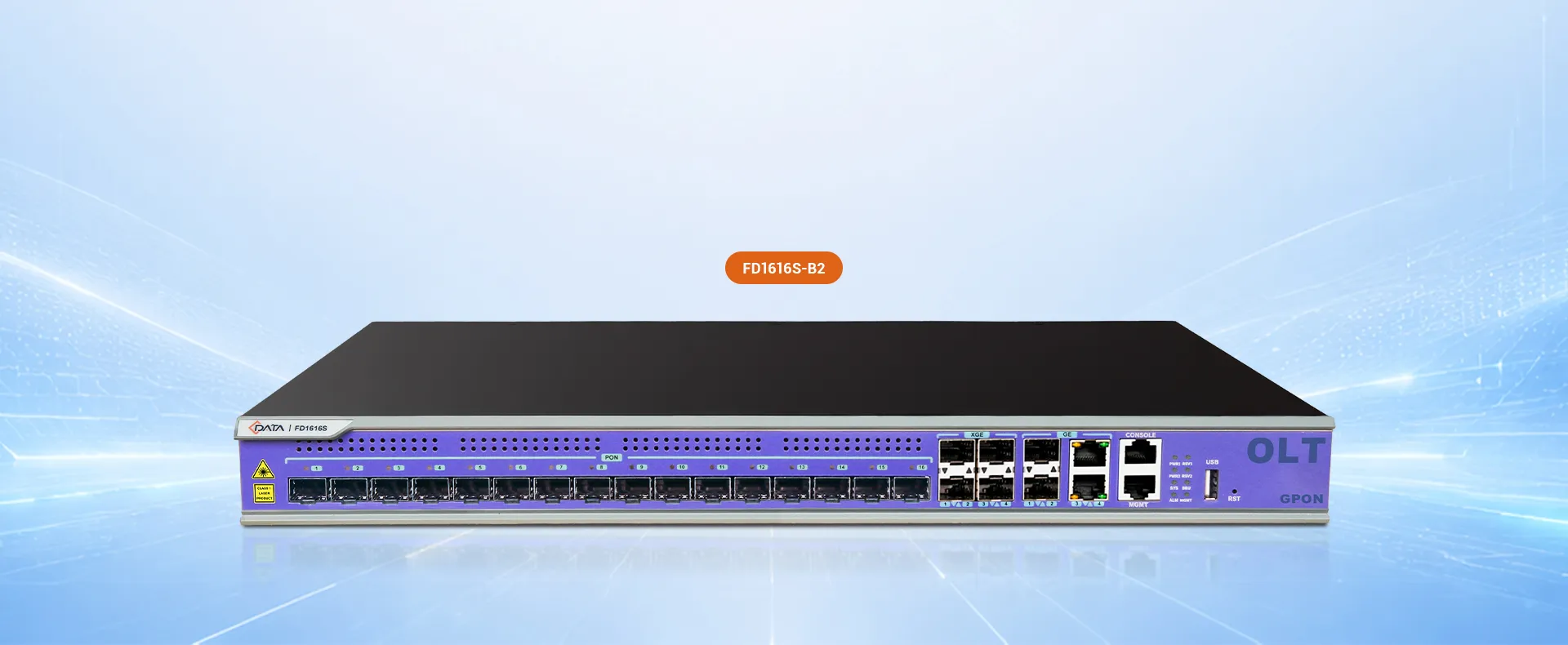

La OLT GPON FD1616S-B2 cumple completamente con los estándares relativos de ITU G.984.x y FSAN, que es un dispositivo montado en rack de 1U con 1 interfaz USB, 2 puertos Ethernet de enlace ascendente, 2 puertos de enlace ascendente  SFP, 4 puertos de enlace ascendente 10GE y 16 puertos GPON. Cada puerto GPON soporta una relación de división de 1:128. El sistema GPON soporta hasta 2048 conexiones terminales.


Datasheet Get Docs

Especificaciones Técnicas

Mecánica

Rack de Gestión

Caja estándar 1U de 19 pulgadas

Dimensiones

440 mm (L) * 276 mm (A) * 44 mm (Al)

Peso

4.50 kg


Hardware

Puerto de enlace ascendente

2 puertos Ethernet de 10/100/1000 Mbps con auto-negociación

2 interfaces SFP

10 Gigabit

4 interfaces SFP+

Puerto PON

Cantidad

16

Interfaz física

Ranura SFP

Tipo de interfaz

GPON: ITU-T G.984.2 Clase B+/Clase C+

Relación de división máxima

GPON: 1:128

Puerto de gestión

1 puerto Ethernet fuera de banda 100/1000BASE-Tx

1 puerto de gestión local CONSOLA

Puerto USB

1 interfaz USB (se utiliza para respaldar la configuración, actualizar el programa y registrar información de registro)

Atributos del puerto PON

Distancia de transmisión

20KM

Velocidad del puerto

GPON: Descendente: 2.5 Gbps, Ascendente: 1.25 Gbps

Longitud de onda

Transmisión: 1490 nm, Recepción: 1310 nm

Tipo de interfaz

SC/UPC

Tipo de fibra

9/125 μm SMF (Fibra Monomodo)

Potencia de transmisión de luz

Clase B+ +1.5 ~ +5 dBm

Clase C+ +3 ~ +7 dBm

Sensibilidad de recepción

Clase B+: -28 dBm

Clase C+: -30 dBm

Potencia de saturación

Clase B+ -8 dBm

Clase C+ -12 dBm

Ancho de banda del backplane

148G


Fuente de alimentación

AC

100 V ~ 240 V, 47 ~ 63 Hz

DC

-40 V ~ -72 V

Entorno

Temperatura de funcionamiento

-15 ~ 50 °C

Temperatura de almacenamiento

-40 ~ 85 °C

Humedad ambiental

5 ~ 90 % (sin condensación)


Especificaciones Técnicas

Mecánica

Rack de Gestión

  • Caja estándar 1U de 19 pulgadas

Dimensiones

  • 440 mm (L) * 276 mm (A) * 44 mm (H)

Peso

  • 4,50 kg



Hardware

Puerto de enlace ascendente

  • 2 puertos Ethernet 10/100/1000M de autonegociación

  • 2 interfaces SFP

  • 10 Gigabit

  • 4 interfaces SFP+

Puerto PON

Cantidad

  • 16

Interfaz física

  • Ranura SFP

Tipo de interfaz

  • GPON: ITU-T G.984.2 Clase B+/Clase C+

Relación de división máxima

  • GPON: 1:128

Puerto de gestión

  • 1 puerto Ethernet fuera de banda 100/1000BASE-Tx

  • 1 puerto de gestión local CONSOLE

Puerto USB

  • 1 interfaz USB (Se utiliza para respaldar la configuración, actualizar el programa y registrar información de registro)

Atributo del puerto PON

Distancia de transmisión

  • 20KM

Velocidad del puerto

  • GPON:

    Descendente: 2,5 Gbps

    Ascendente: 1,25 Gbps

Longitud de onda

  • Transmisión: 1490 nm

  • Recepción: 1310 nm

Tipo de interfaz

  • SC/UPC

Tipo de fibra

  • 9/125 μm SMF (fibra monomodo)

Potencia de transmisión de luz

  • Clase B+ +1,5 ~ +5 dBm

  • Clase C+ +3 ~ +7 dBm

Sensibilidad de recepción

  • Clase B+: -28 dBm

  • Clase C+: -30 dBm

Potencia de saturación

  • Clase B+ -8 dBm

  • Clase C+ -12 dBm

Ancho de banda de backplane

  • 148G



Fuente de alimentación

AC

  • 100 V ~ 240 V, 47 ~ 63 Hz

DC

  • -40 V ~ -72 V



Entorno

Temperatura de trabajo

  • -15 ~ 50 °C

Temperatura de almacenamiento

  • -40 ~ 85 °C

Humedad ambiental

  • 5 ~ 90 % (sin condensación)


Información de pedido

NO. Modelo del producto Especificaciones Accesorios
1 FD1604S-B1 4*GPON + 4*GE + 4*GE SFP + 2*10GE SFP+ BBU opcional
2 FD1608S-B1 8*GPON + 4*GE + 4*GE SFP + 2*10GE SFP+ BBU opcional
3 FD1608S-B2 8*GPON+2*GE+2*GE SFP+4*10GE SFP+ BBU opcional
4 FD1616S-B2 16*GPON+2*GE+2*GE SFP+4*10GE SFP+ BBU opcional


Información de pedido

NO.

  • 1

  • 2

  • 3

  • 4

Modelo del producto

  • FD1604S-B1

  • FD1608S-B1

  • FD1608S-B2

  • FD1616S-B2

Especificaciones

  • 4*GPON + 4*GE + 4*GE SFP + 2*10GE SFP+

  • 8*GPON + 4*GE + 4*GE SFP + 2*10GE SFP+

  • 8*GPON+2*GE+2*GE SFP+4*10GE SFP+

  • 16*GPON+2*GE+2*GE SFP+4*10GE SFP+

Accesorios

  • Optional-BBU

  • Optional-BBU

  • Optional-BBU

  • Optional-BBU
