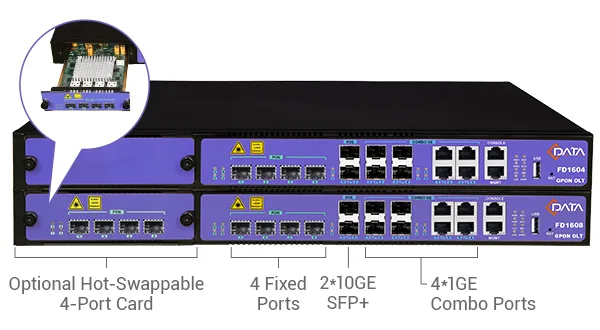

Expansión flexible, actualizaciones bajo demanda

Expansión flexible, actualizaciones bajo demanda

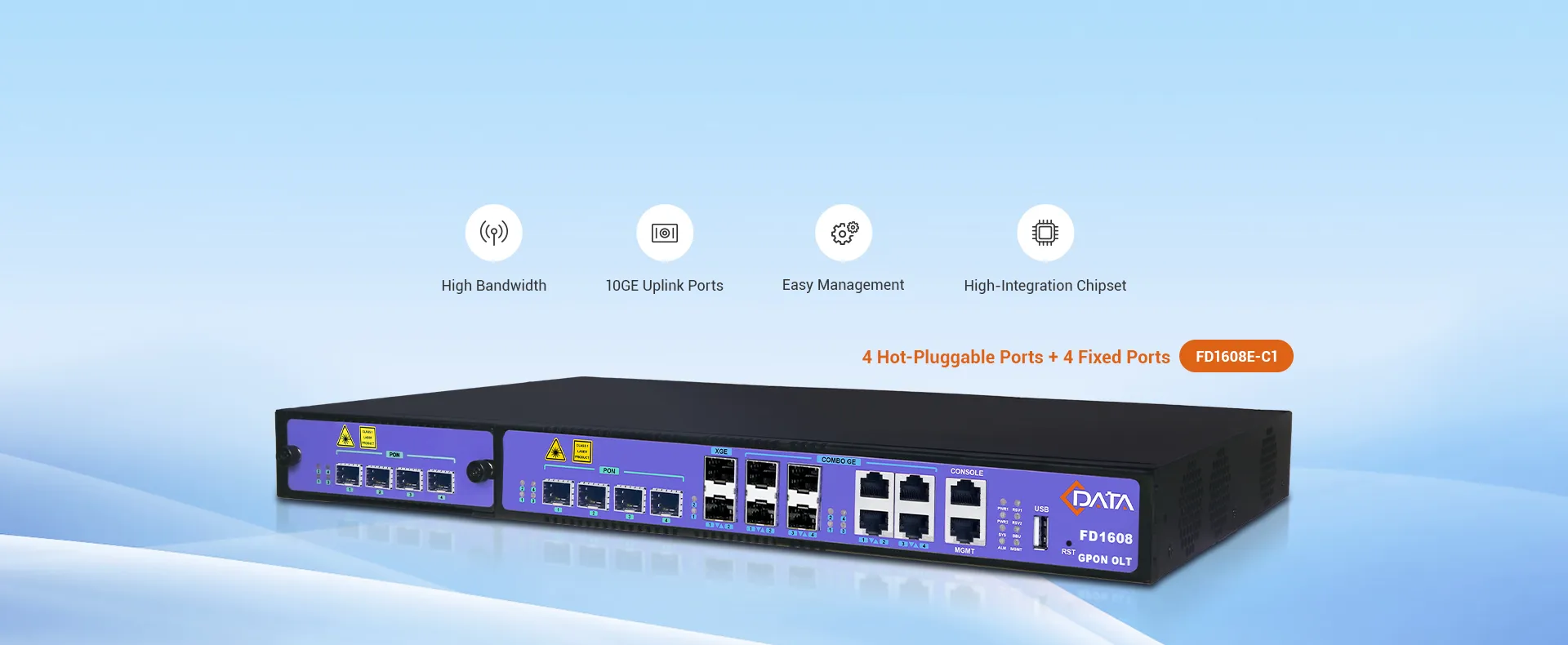

FD1604E-C1 viene con 4 puertos GPON fijos y admite una tarjeta de puerto 4-GPON opcional y extraíble en caliente.

 Para la conectividad de enlace ascendente, ofrece amplias opciones de interfaz, que incluyen 2 puertos de enlace ascendente 10GE SFP+ y 4 puertos Combo 1GE (SFP y RJ45 opcionales).

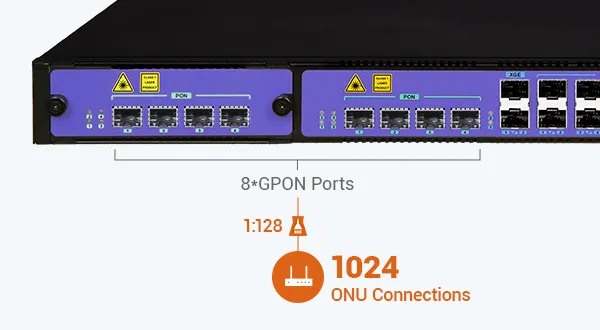

Acceso eficiente, conectividad rápida

Acceso eficiente, conectividad rápida

Con capacidades de red flexibles, el FD1604E-C1 admite de manera eficiente el acceso de múltiples terminales, proporcionando una transmisión de datos estable para una conectividad de red sin interrupciones.

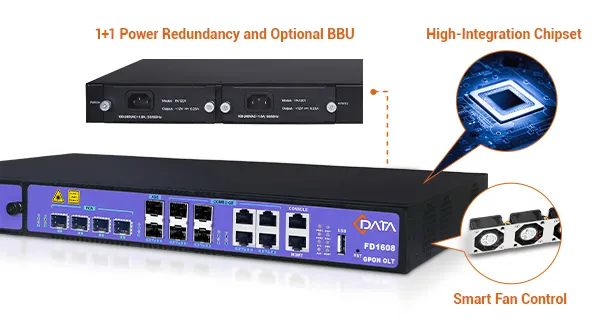

Rendimiento Superior, Operación Confiable

Rendimiento Superior, Operación Confiable

Con un diseño compacto de caja de pizza de 1U, el FD1604E-C1 adopta un chipset de alta integración, ofreciendo un rendimiento superior, un menor consumo de energía y una mayor estabilidad.

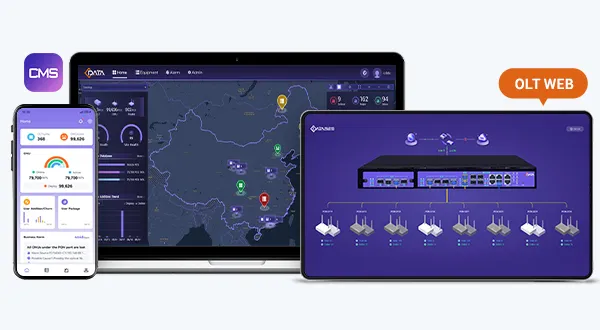

El Sistema de Gestión Integrado

El Sistema de Gestión Integrado

C-Data CMS y OLT Web proporcionan a usuarios, operadores y empresas una plataforma de operación de red segura, inteligente y eficiente

y de mantenimiento, mejorando la eficiencia de gestión.

Escenarios de aplicación

Diseñado para redes de acceso y redes empresariales, el FD1604E-C1 ofrece un rendimiento excepcional y es aplicable a redes de vigilancia por video,

 LAN empresariales y otras aplicaciones de red.

  • Escenarios de aplicación de GPON OLT
  • Escenarios de aplicación de GPON OLT
  • Escenarios de aplicación de GPON OLT
  • Escenarios de aplicación de GPON OLT

Technical Overview

La GPON OLT FD1604S/FD1604E-C1 cumple completamente con el estándar correspondiente de ITU-T G.984.x/G.988. Es un dispositivo en rack de 1U con 1 interfaz USB, 4 puertos uplink GE, 4 puertos uplink SFP y 2 puertos uplink 10GE. El modelo FD1604S-C1 dispone de 4 puertos GPON fijos, mientras que el FD1604E-C1 incluye 4 puertos GPON fijos y una tarjeta de servicio opcional para 1 puerto 4GPON (opcional). Cada puerto GPON admite una relación de división de 1:128. El sistema GPON soporta hasta 512/1024 conexiones terminales.


El FD1604E-C1 admite una tarjeta de servicio extraíble, lo que resulta cómodo y flexible de usar, fácil de implementar y facilita la posterior expansión de los servicios de red. Además, el producto cumple con los requisitos de mejorar el rendimiento de la red, aumentar la fiabilidad y reducir el consumo energético desde la perspectiva de las redes de acceso y empresariales. Es aplicable a redes de televisión broadcast tres en uno, FTTP (fibra hasta las instalaciones), redes de videovigilancia, LAN empresarial, Internet de las Cosas y otras aplicaciones de red, ofreciendo una relación calidad-precio muy elevada.


Datasheet Get Docs

Especificaciones técnicas

Hardware

Puerto de enlace ascendente

Puerto COMBO

4 puertos Ethernet de 10/100/1000 Mbps con auto-negociación

4 interfaces SFP

10 Gigabit

2 interfaces SFP+

Puerto PON

Cantidad

4 (FD1604S-C1)

4+(4) (FD1604E-C1/FD1608E-C1)

Interfaz física

Ranura SFP

Tipo de interfaz

GPON: ITU-T G.984.2 Clase B+/Clase C+/Clase C++

Relación de división máxima

GPON: 1:128

Puerto de gestión

1 puerto Ethernet out-band 100/1000BASE-Tx

1 puerto de gestión local CONSOLE

Puerto USB

1 interfaz USB (se utiliza para hacer copias de seguridad de la configuración, actualizar el programa y registrar información de registro)

Atributos del puerto PON

Distancia de transmisión

20KM

Velocidad del puerto

GPON: Descendente: 2.5 Gbps, Ascendente: 1.25 Gbps

Longitud de onda

Envío: 1490 nm, Recepción: 1310 nm

Tipo de interfaz

SC/UPC

Tipo de fibra

Fibra monomodo SMF 9/125 μm

Potencia de transmisión óptica

Clase B+: +1.5 ~ +5 dBm

Clase C+: +3 ~ +7 dBm

Clase C++: +4.5 ~ +10 dBm

Sensibilidad de recepción

Clase B+: -28 dBm

Clase C+: -30 dBm

Clase C++: -31 dBm

Potencia de saturación

Clase B+: -8 dBm

Clase C+: -12 dBm

Clase C++: -10 dBm

Método de gestión de red

Admite CLI, SNMP, TELNET, SSH, WEB

Capacidades empresariales

Admite registro de dispositivos, actualización de dispositivos, gestión de dispositivos, monitoreo de condiciones, gestión de configuración y gestión de usuarios.

Gestión de configuración de conmutación de capa 2: como gestión de puertos, VLAN, RSTP, IGMP, ACL, QoS, etc.

Gestión de configuración de funciones PON: como autenticación OLT, plantilla DBA, plantilla de servicio, plantilla de línea, etc.

Funciones de capa 3: admite enrutamiento estático, dhcp-relay y configuración de vlanif.

Ancho de banda del backplane

63G (FD1604S-C1)

63G (FD1604E-C1)

78G (FD1608E-C1)

Fuente de alimentación

AC

100 V ~ 240 V, 47 ~ 63 Hz

DC

-40 V ~ -72 V

BBU (Unidad de batería de respaldo)

CC: 11 V ~ 14 V.

Función: Cuando se corta la fuente de alimentación regular, se puede cambiar a la fuente de alimentación de respaldo, y cuando la fuente de alimentación regular se restablece, volverá a cambiar a la fuente de alimentación regular y cargará la fuente de alimentación de respaldo.

Potencia máxima

34.6 W (FD1604S-C1)

34.6 W (FD1604E-C1)

49.0 W (FD1608E-C1)

Entorno

Temperatura de funcionamiento

-15 ~ 50 °C

Temperatura de almacenamiento

-40 ~ 85 °C

Humedad ambiental

5 ~ 90 % (sin condensación)



Característica funcional

  • Cumple con las normas ITU-T G.984/G.988 y los estándares de la industria de comunicaciones de China

  • Soporta el protocolo OMCI

  • Producto OLT 8PON de 1U de altura en diseño compacto tipo Pizza-Box

  • Velocidad del ventilador ajustable automáticamente

  • Módulo de alimentación enchufable 1+1

  • Función completa de conmutación de protección PON

  • Función de conmutación de Capa 2

  • El OLT está equipado con una conmutación de Capa 2 a velocidad de cable completa muy potente y soporta completamente los protocolos de Capa 2. El OLT admite diversas funciones de Capa 2 como TRUNK, VLAN, LACP, limitación de velocidad, aislamiento de puertos, tecnología de colas, control de flujo, ACL, etc., lo que proporciona una garantía técnica para el desarrollo de servicios integrados múltiples.

  • Garantía de QoS

  • Los productos GPON mantienen un DBA completamente mejorado con excelentes capacidades de servicio QoS. El DBA cumple con los diferentes requisitos de QoS de diferentes flujos de servicio en cuanto a latencia, jitter y tasa de pérdida de paquetes.

  • Sistema de gestión fácil de usar

  • Admite métodos de gestión CLI, WEB, SNMP, TELNET, SSH y cumple con el estándar OMCI. A través del protocolo de canal OMCI se puede realizar la gestión de servicios, incluyendo la configuración del conjunto de parámetros de funciones ONT, líneas y cantidad de servicios T-CONT, parámetros de QoS, solicitud de información de configuración, estadísticas de rendimiento, informe automático de eventos en ejecución del sistema, configuración de la ONT desde el OLT, diagnóstico de fallos y gestión del rendimiento y la seguridad.


Ficha técnica del producto OLT FD1604S/FD1604E-C1

Mecánica

Dimensiones

  • 440 mm (L) * 293 mm (W) * 44 mm (H)

Peso

  • 3.6 kg (FD1604S-C1)

  • 3.0 kg (FD1604E-C1)



Hardware


Puerto de enlace ascendente

Puerto COMBO

  • 4* puertos Ethernet de auto-negociación 10/100/1000M

  • 4* interfaces SFP

10-Gigabit

  • 2* interfaces SFP+

Puerto PON

Cantidad

  • 4 (FD1604S-C1)

  • 4/8 (FD1604E-C1)

Interfaz física

  • Ranura SFP

Tipo de interfaz

  • GPON: ITU-TG.984.2 Clase B+/Clase C+/Clase C++

Relación de división máxima

  • GPON: 1:128

Puerto de gestión

  • 1* puerto Ethernet fuera de banda 100/1000BASE-Tx, 1* puerto de gestión local CONSOLE

Puerto USB

  • 1* interfaz USB (se utiliza para respaldar la configuración, actualizar el programa y registrar información de registro)

Atributos del puerto PON

Distancia de transmisión

  • 20KM

Velocidad del puerto

  • GPON:

    Descendente: 2.5 Gbps

    Ascendente: 1.25 Gbps

Longitud de onda

  • Transmisión: 1490 nm

  • Recepción: 1310 nm

Tipo de interfaz

  • SC/UPC

Tipo de fibra

  • SMF de 9/125 μm (fibra monomodo)

Potencia de transmisión de luz

  • Clase B+: +1.5 ~ +5 dBm

  • Clase C+: +3 ~ +7 dBm

  • Clase C++: +4.5 ~ +10 dBm

Sensibilidad de recepción

  • Clase B+: -28 dBm

  • Clase C+: -30 dBm

  • Clase C++: -31 dBm

Potencia de saturación

  • Clase B+: -8 dBm

  • Clase C+: -12 dBm

  • Clase C++: -10 dBm

Método de gestión de red

  • Soporta CLI, SNMP, TELNET, SSH, WEB

Capacidades de negocio

  • Soporta registro de dispositivos, actualización de dispositivos, gestión de dispositivos, monitoreo de condiciones, gestión de configuración y gestión de usuarios.

  • Gestión de configuración de conmutación de Capa 2: como gestión de puertos, VLAN, RSTP, IGMP, ACL, QoS, etc.

  • Gestión de configuración de funciones PON: como autenticación OLT, plantilla DBA, plantilla de servicio, plantilla de línea, etc.

  • Función de Capa 3: soporta enrutamiento estático, dhcp-relay y configuración vlanif.

Ancho de banda del backplane

  • 63G (FD1604S-C1) 78G (FD1604E-C1)



Fuente de alimentación

AC

  • 100V ~ 240V, 47 ~ 63Hz

DC

  • -40V ~ -72V

BBU (Unidad de batería de respaldo)

  • CC: 11V～14V.

  • Función: cuando se corta la fuente de alimentación regular, se puede cambiar a la fuente de alimentación de respaldo, y cuando la fuente de alimentación regular se restablece,

  • volverá a la fuente de alimentación regular y cargará la fuente de alimentación de respaldo.

Potencia máxima

  • 34.6W (FD1604S-C1) 49W (FD1604E-C1)



Entorno

Temperatura de funcionamiento

  • -15 ~ 50℃

Temperatura de almacenamiento

  • -40 ~ 85℃

Humedad ambiente

  • 5 ~ 90% (Sin condensación)


Información de pedido

N.ºModelo de productoEspecificacionesFuente de alimentación
1FD1604E-C14*GPON + 2*10GE (SFP+) + 4*GE Combo Ports (SFP/RJ45)

AC: 100V~240V, DC: -40V~-72V

BBU opcional

2FD6041TTarjeta de puerto GPON 4* opcional (solo compatible con FD1604E)



Información de pedido

NO.

  • 1

  • 2

Modelo del producto

  • FD1604E-C1

  • FD6041T

Especificaciones

  • 4*GPON + 2*10GE (SFP+) + 4*GE puertos combo (SFP/RJ45)

  • Tarjeta opcional de 4 puertos GPON (solo compatible con FD1604E)

Fuente de alimentación

  • AC: 100V~240V, DC: -40V~-72V

  • BBU opcional
