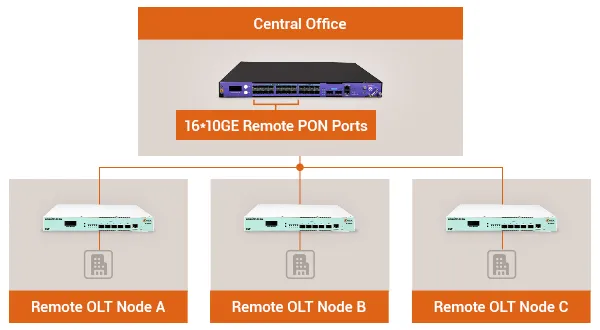

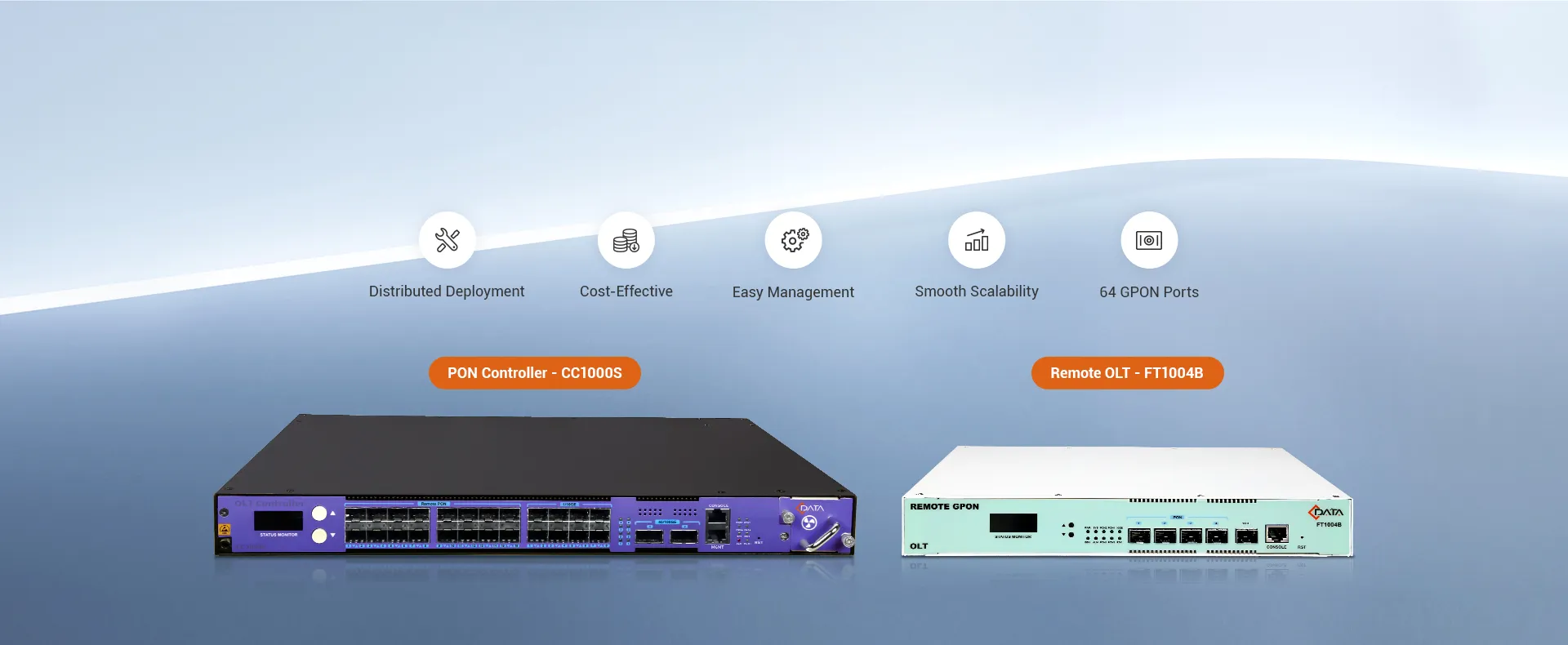

Despliegues distribuidos eficientes, optimizados para alta densidad.

Despliegues distribuidos eficientes, optimizados para alta densidad.

El controlador PON ubicado en la oficina central admite hasta 16 OLT GPON remotas desplegadas en los sitios de los usuarios,

y cada OLT puede alojar hasta 512 ONU, lo que permite un total de hasta 8 192 conexiones terminales en toda la solución.

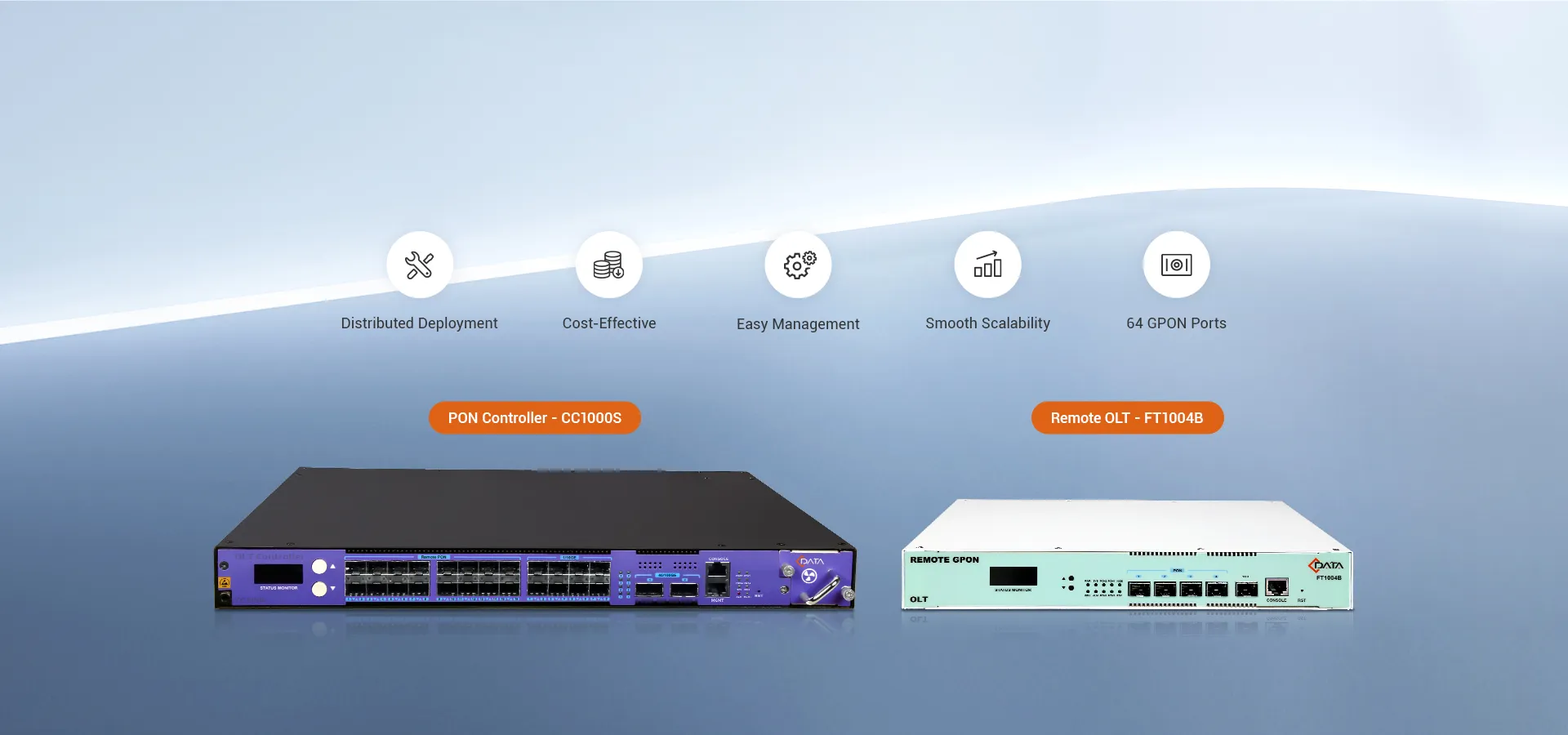

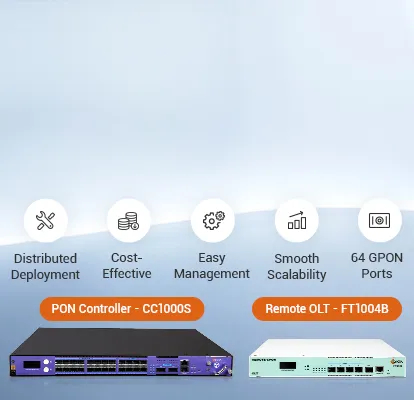

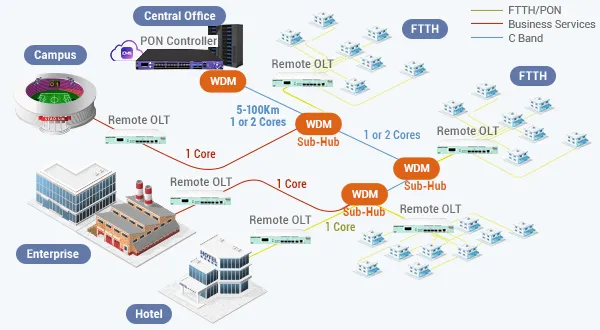

Solución PON distribuida para una red FTTH rentable

Solución PON distribuida para una red FTTH rentable

Con la integración de la tecnología WDM, la Solución PON Distribuida reduce significativamente la necesidad de despliegues de fibra troncal de larga distancia

y logra distancias de transmisión extendidas. Las OLT remotas se despliegan en sitios remotos, reduciendo la necesidad de salas de equipos.

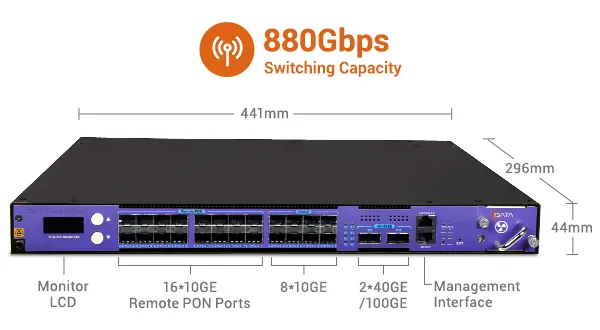

Controlador PON - CC1000S

Controlador PON - CC1000S

CC1000S es un conmutador de agregación de Capa 3 totalmente óptico con función de control PON, implementado en la oficina central para gestionar y agregar OLTs remotas.

Cuenta con 16 puertos PON remotos de 10GE, 8 puertos Ethernet de 10G y 2 puertos Ethernet de 40G/100G para proporcionar una agregación flexible para la transmisión de datos de alta velocidad.

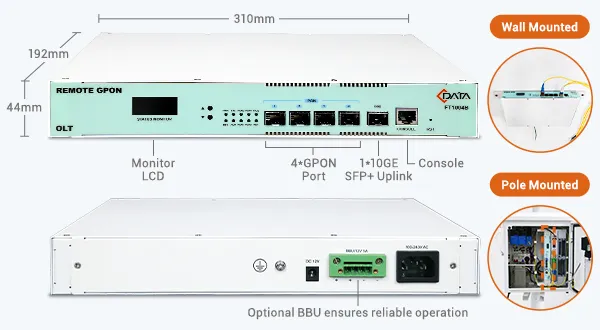

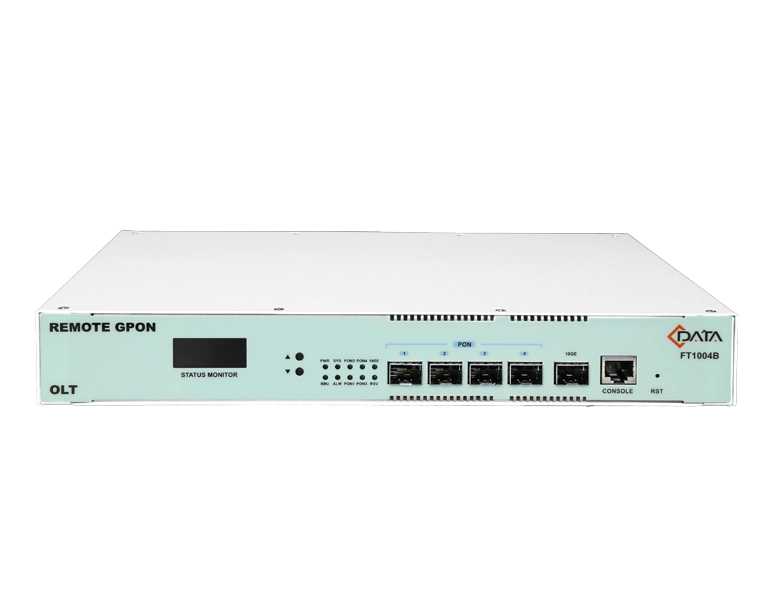

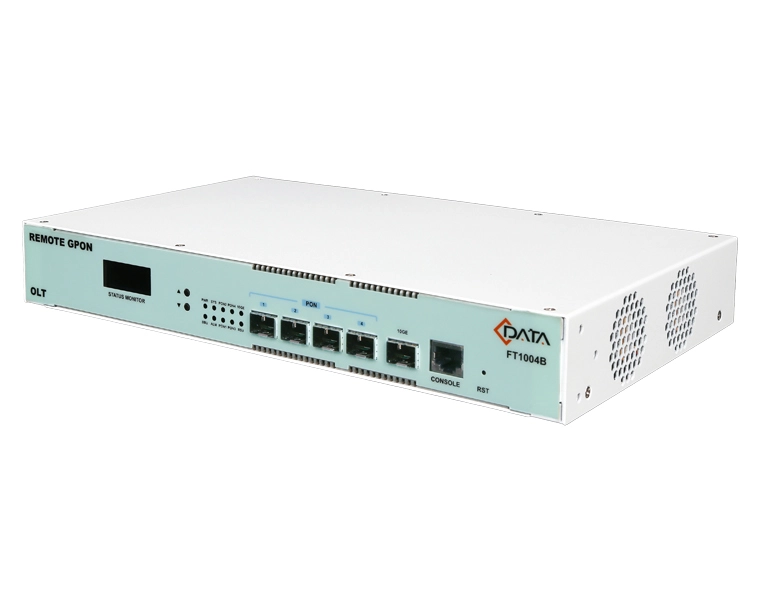

OLT GPON Remota - FT1004B

OLT GPON Remota - FT1004B

La GPON OLT remota FT1004B se implementa en sitios remotos cercanos a los usuarios para proporcionar servicios de acceso PON.

La FT1004B está equipada con 4 puertos GPON y 1 puerto de enlace ascendente 10GE SFP+, lo que proporciona suficiente ancho de banda para una transmisión de datos fluida.

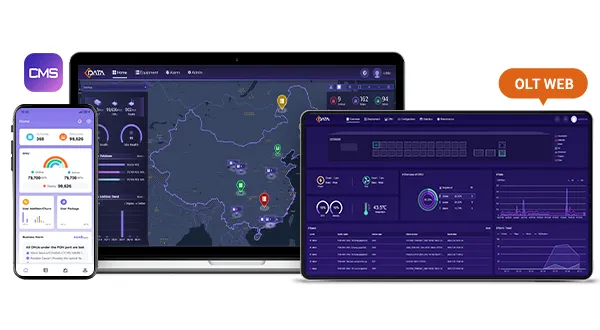

Sistema de Gestión Integrado

Sistema de Gestión Integrado

C-Data CMS Web, CMS App y OLT Web proporcionan a los usuarios, empresas y operadores una plataforma de operación y mantenimiento de red segura, eficiente e inteligente.



OLT Web: El controlador PON proporciona una gestión unificada de los OLT remotos y ofrece una asignación eficiente de recursos, que admite visualizaciones de la distancia de enlace ascendente de los OLT remotos normales, optimizando la red.


Flexibilidad para satisfacer las necesidades de diversos escenarios de aplicación

Admite transmisión de ultra larga distancia y despliegue a gran escala, garantizando conectividad incluso en áreas remotas.

La Solución PON Distribuida converge servicios de acceso de banda ancha, servicios empresariales, inalámbricos, video y monitoreo, con opciones de instalación flexibles en rack, pared o poste.


  • Flexibilidad para satisfacer las necesidades de diversos escenarios de aplicación
  • Flexibilidad para satisfacer las necesidades de diversos escenarios de aplicación.
  • Flexibilidad para satisfacer las necesidades de diversos escenarios de aplicación
  • Flexibilidad para satisfacer las necesidades de diversos escenarios de aplicación.

Technical Overview

  • cc1000s 01
  • cc1000s 03
  • cc1000s 02
  • cc1000s 01
  • cc1000s 03
  • cc1000s 02

CC1000S puede personalizar la cantidad de puertos PON y puertos de enlace ascendente, y puede gestionar FT1004B/M de C-Data. Tiene las funciones de los switches de agregación, como conmutación, enrutamiento, QoS, agregación de enlaces, control de flujo, integración en la nube, etc. Además, CC1000 tiene interfaces adicionales, IO, 1588.

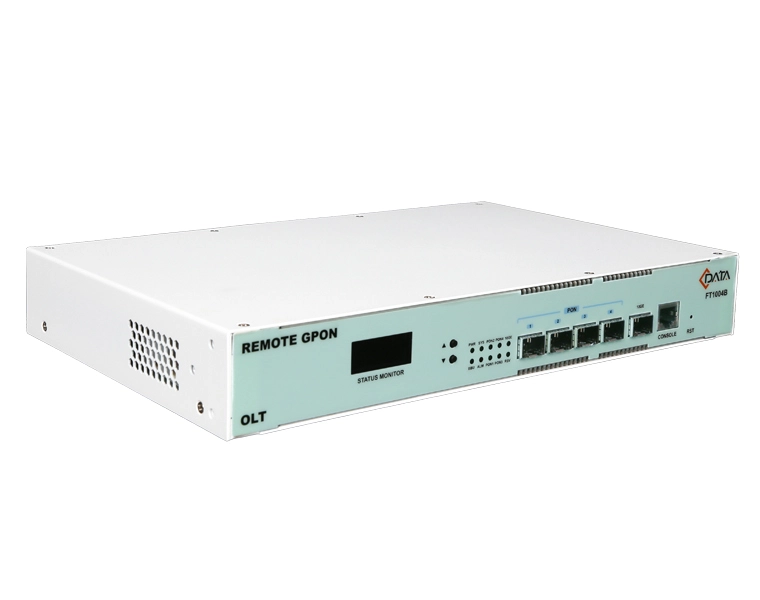

GPON OLT FT1004B  cumple completamente con los estándares relativos de ITU G.984.x y FSAN, el dispositivo cuenta con 1 puerto de enlace ascendente de 10 Gigabit y 4 puertos GPON. Cada puerto GPON admite una relación de división de 1:128. El sistema GPON admite hasta 512 conexiones de terminales.

Datasheet Get Docs

Especificaciones Técnicas de CC1000S

Mecánica
Rack de gestión Caja estándar 1U de 19 pulgadas
Dimensiones 441mm(L)*296mm(W)*44mm(H)
Peso Aproximadamente 4.45kg


Hardware
PON remoto 16* 1/ 10GE
Puerto de enlace ascendente 8*1/ 10GE 2*40/ 100GE
Puerto de gestión 1 Puerto Ethernet fuera de banda 100/ 1000BASE-Tx
1 Puerto de gestión local CONSOLE


Fuente de alimentación
AC 100V ~ 240V
DC -40 ~ - 57 V


Condiciones ambientales
Temperatura de funcionamiento -15 ~ 50℃
Temperatura de almacenamiento -40 ~ 85℃
Humedad ambiental 5 ~ 90% (Sin condensación)



Información de pedido


S.L Modelo Especificaciones Accesorio
1 CC1000S 24*10GE(SFP+)+2*100GE(QSFP28) 1/2*AC/DC; 1 * BBU (opcional); módulo SFP+ 10GE (opcional); módulo QSFP28 100GE (opcional);



Especificaciones Técnicas de FT1004B


Mecánica
Dimensiones 310mm(L)*192mm(W)*44mm(H)
Peso 1.95Kg


Hardware
Puerto de enlace ascendente 1* Puerto de enlace ascendente de 10 Gigabit
Puerto PON Cantidad 4
Interfaz física Ranura SFP
Tipo de interfaz GPON: ITU-TG.984.2 Clase B+/Clase C+
Relación de división máxima GPON: 1:128
Puerto de gestión 1 Puerto de gestión local CONSOLE
Atributos del puerto PON Distancia de transmisión 20KM
Velocidad del puerto GPON: Downstream: 2.5Gbps Upstream: 1.25Gbps
Longitud de onda Transmisión: 1490nm Recepción: 1310nm
Tipo de interfaz SC/ UPC
Tipo de fibra 9/ 125μm SMF (Fibra monomodo)
Potencia de transmisión óptica Clase B+ +1.5 ~ +5dBm Clase C+ +3 ~ +7dBm
Sensibilidad de recepción Clase B+ : -28dBm Clase C+ : -30dBm
Potencia de saturación Clase B+ -8dBm Clase C+ -12dBm
Ancho de banda del backplane 35G


Fuente de alimentación
AC 100V ~ 240V ，47~63Hz
DC Modo de adaptador externo 12V/2.5A


Condiciones ambientales

Temperatura de funcionamiento

-15 ~ 50℃

Temperatura de almacenamiento

-40 ~ 85℃

Humedad ambiental

5 ~ 90% (Sin condensación)


Especificaciones Técnicas del CC1000S

Mecánica
Rack de gestión

  • Caja estándar de 19 pulgadas 1U

Dimensiones

  • 441mm(L)*296mm(W)*44mm(H)

Peso

  • Aproximadamente 4.45 kg



Hardware
PON remota

  • 16* 1/ 10GE

Puerto de enlace ascendente

  • 8*1/ 10GE

  • 2*40/ 100GE

Puerto de gestión

  • 1 puerto Ethernet de banda externa 100/1000BASE-Tx

  • 1 puerto de gestión local CONSOLE



Fuente de alimentación
AC

  • 100V ~ 240V

DC

  • 40 ~ - 57 V



Entorno
Temperatura de trabajo

  • -15 ~ 50 °C

Temperatura de almacenamiento

  • -40 ~ 85 °C

Humedad ambiental

  • 5 ~ 90% (sin condensación)



Información de pedido

S.L

  • 1

Modelo

  • CC1000S

Especificaciones

  • 24*10GE(SFP+)+2*100GE(QSFP28)

Accesorio

  • 1/2*AC/ DC; 1 * BBU (opciónal); módulo SFP+ 10GE (opcional); módulo QSFP28 100GE (opcional);



Especificaciones Técnicas del FT1004B

Mecánica
Dimensiones

  • 310mm(L)*192mm(W)*44mm(H)

Peso

  • 1,95 kg



Hardware
Puerto de enlace ascendente

  • 1 puerto de enlace ascendente de 10 Gigabit

Puerto PON
Cantidad

  • 4

Interfaz física

  • Ranura SFP

Tipo de interfaz

  • GPON: ITU-TG.984.2 Class B+/Class C+

Tipo de interfaz

  • GPON: 1:128

Puerto de gestión

  • 1 puerto de gestión local CONSOLE

Atributos del puerto PON
Distancia de transmisión

  • 20KM

Velocidad del puerto

  • GPON:

    Descendente: 2,5 Gbps

    Ascendente: 1,25 Gbps

Longitud de onda

  • Transmisión: 1490 nm

  • Recepción: 1310 nm

Tipo de interfaz

  • SC/ UPC

Tipo de fibra

  • 9/ 125μm SMF (fibra monomodo)

Potencia de transmisión óptica

  • Clase B+ +1,5 ~ +5 dBm

  • Clase C+ +3 ~ +7 dBm

Sensibilidad de recepción

  • Clase B+: -28 dBm

  • Clase C+: -30 dBm

Potencia de saturación

  • Clase B+ -8 dBm

  • Clase B+ -8 dBm

Ancho de banda del backplane

  • 35G



Fuente de alimentación
AC

  • 100V ~ 240V, 47~63 Hz

DC

  • Modo de adaptador externo 12 V/2,5 A



Entorno

Temperatura de trabajo

  • -15 ~ 50 °C

Temperatura de almacenamiento

  • -40 ~ 85 °C

Humedad ambiental

  • 5 ~ 90% (sin condensación)


Información de pedido

N.ºModelos de productoEspecificacionesAccesorios
1

CC1000S

16*10GE Remote PON (SFP+) + 8*10GE (SFP+) + 2*40GE (QSFP+)/100GE (QSFP28)BBU opcional
2

FT1004B

4*GPON (SFP) + 1*10GE (SFP+)Modo de adaptador externo 12V/2.5A, BBU opcional



Información de pedidos

NO.

  • 1

  • 2

Modelos de producto

  • CC1000S

  • FT1004B

Especificaciones

  • 16*10GE PON remoto (SFP+) + 8*10GE (SFP+) + 2*40GE (QSFP+)/100GE (QSFP28)

  • 4*GPON (SFP) + 1*10GE (SFP+)

Accesorios

  • BBU opcional

  • Modo adaptador externo 12V/2.5A, BBU opcional
