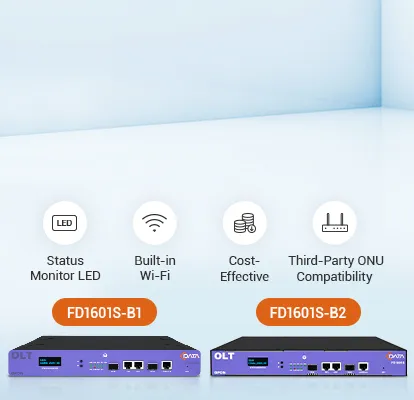

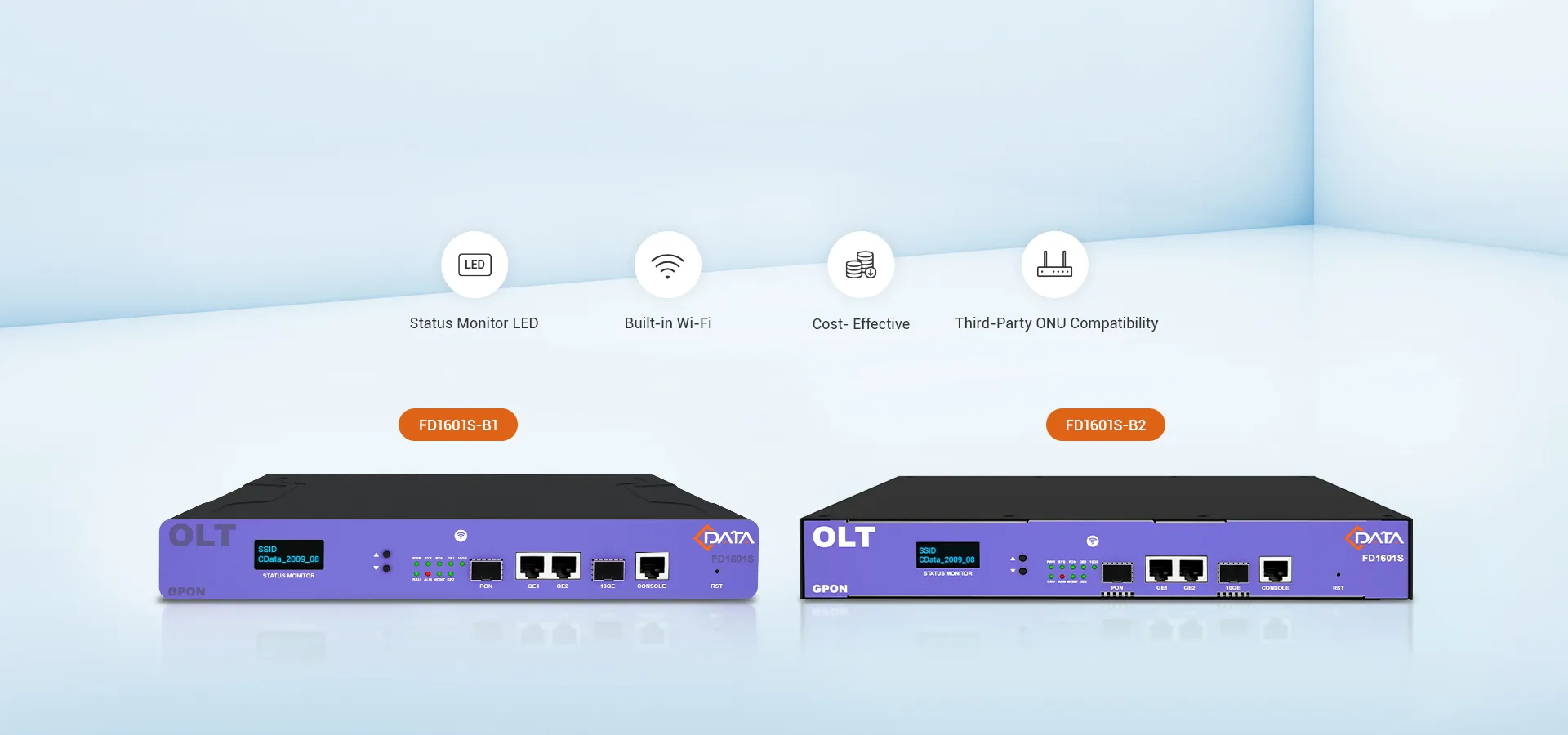

FD1601S-B1/B2 - Shenzhen C-Data Technology Co., Ltd.

FD1601S-B1/B2 FD1602S-B1 FD1604E-C1 FD1604S-B1 FD1608S-B1/B2 FD1616S-B2 CC1000S+FT1004B

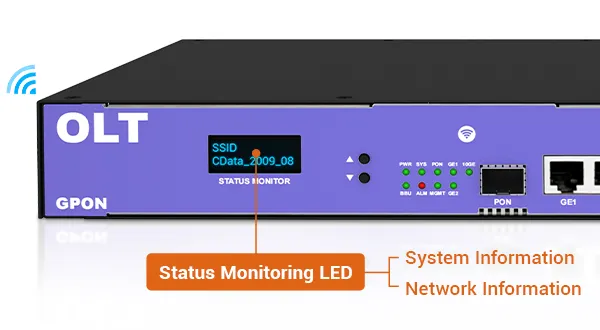

Wi-Fi integrado y LED de monitoreo de estado

Ofrezca una implementación y mantenimiento sin interrupciones, lo que permite a los operadores o instaladores configurar los ajustes cómodamente desde sus teléfonos inteligentes.

Los datos en tiempo real se pueden monitorear fácilmente mediante la pantalla LED para obtener una mejor visión operativa.

El tamaño compacto reina

Solo 290*193*41mm, diseño ecológico y energéticamente eficiente, adaptable sin problemas a diversos entornos.

Se integra fácilmente en armarios exteriores y pequeños sitios interiores, despliegue sin preocupaciones, eliminando las limitaciones de espacio.

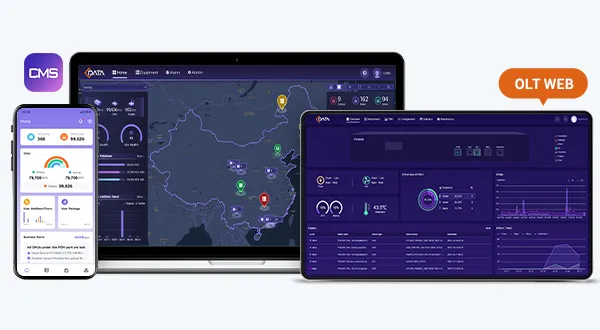

Gestione de forma remota con facilidad

Acceda a la gestión de su red mediante varios métodos, incluyendo CLI, WEB, Telnet, SSH y MQTT.

Utilice el CMS de C-Data para la gestión remota y unificada, que cuenta con funciones completas y guías infográficas.

Elección económica

Perfecto para soluciones económicas para redes de pequeña escala.

Ahorre en espacio y costos de mantenimiento mientras adapta las implementaciones a las condiciones de infraestructura local.

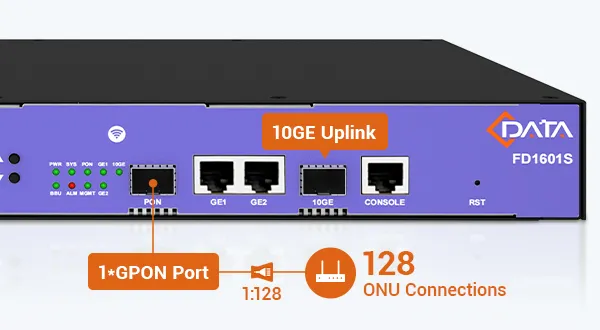

Conectividad de fibra eficiente

Elija entre modelos con 1 puerto GPON o 2 puertos GPON, adaptados a sus requisitos específicos.

Technical Overview

La GPON OLT FD1601S-B1 cumple completamente con los estándares correspondientes de ITU G.984.x y FSAN, el dispositivo cuenta con 2 puertos Ethernet de enlace ascendente y 1 puerto de enlace ascendente de 10 Gigabit y 1 puerto GPON. Cada puerto GPON admite una relación de división de 1:128, El sistema GPON admite hasta 128 conexiones terminales.

 Datasheet  Get Docs

Especificaciones Técnicas

Mecánica
Dimensiones	290 mm (largo) × 192 mm (ancho) × 40 mm (alto)
Peso	1,50 kg

Hardware
Puerto Uplink	2 puertos Ethernet 10/100/1000M de auto-negociación
	Puerto Uplink de 10 Gigabit
Puerto PON	Cantidad	1
	Interfaz física	Ranura SFP
	Tipo de interfaz	GPON: ITU-T G.984.2 Clase B+/Clase C+
	Relación de división máxima	GPON: 1:128
Puerto de gestión		1 puerto CONSOLE de gestión local
Atributos del puerto PON	Distancia de transmisión	20KM
	Velocidad de puerto	GPON: Descendente: 2,5 Gbps, Ascendente: 1,25 Gbps
	Longitud de onda	Transmisión: 1490 nm, Recepción: 1310 nm
	Tipo de interfaz	SC/UPC
	Tipo de fibra	9/125 µm SMF (Fibra monomodo)
	Potencia de transmisión de luz	Clase B+ +1,5 ~ +5 dBm	Clase C+ +3 ~ +7 dBm
	Sensibilidad de recepción	Clase B+: -28 dBm	Clase C+: -30 dBm
	Potencia de saturación	Clase B+ -8 dBm	Clase C+ -12 dBm
Ancho de banda del backplane		27,75 G

Fuente de alimentación
AC	100 V ~ 240 V, 47 ~ 63 Hz
DC	Adaptador externo modo 12 V / 2,5 A

Condiciones ambientales
Temperatura de funcionamiento	-15 ~ 50 °C
Temperatura de almacenamiento	-40 ~ 85 °C
Humedad ambiental	5 ~ 90 % (sin condensación)



Información de pedido

NO.	Modelo del producto	Especificaciones	Dimensiones	Módulo de ventilador	Fuente de alimentación
1	FD1601S-B1	1GPON + 2GE RJ45 + 1*XGPON o 10GE (SFP+) opcional	290 mm (L) * 193 mm (W) * 41 mm (H)	N/A	90 V ~ 240 V CA; Modo adaptador externo 12 V/2,5 A; Fuente de alimentación BBU opcional
2	FD1601S-B2	1GPON + 2GE RJ45 + 1*XGPON o 10GE (SFP+) opcional	312,8 mm (L) * 193 mm (W) * 44 mm (H)	Módulo de ventilador inteligente
3	FD1602S-B1	2GPON + 2GE RJ45 + 1*XGPON o 10GE (SFP+) opcional	360 mm (L) * 193 mm (W) * 44 mm (H)	Módulo de ventilador inteligente
