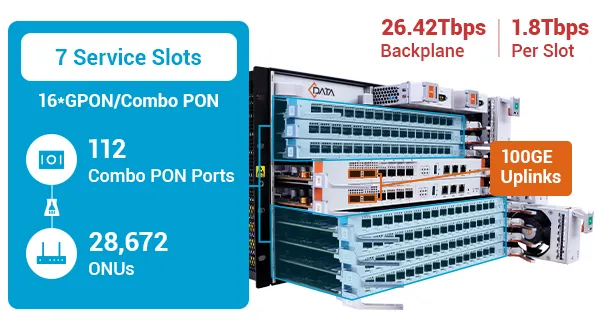

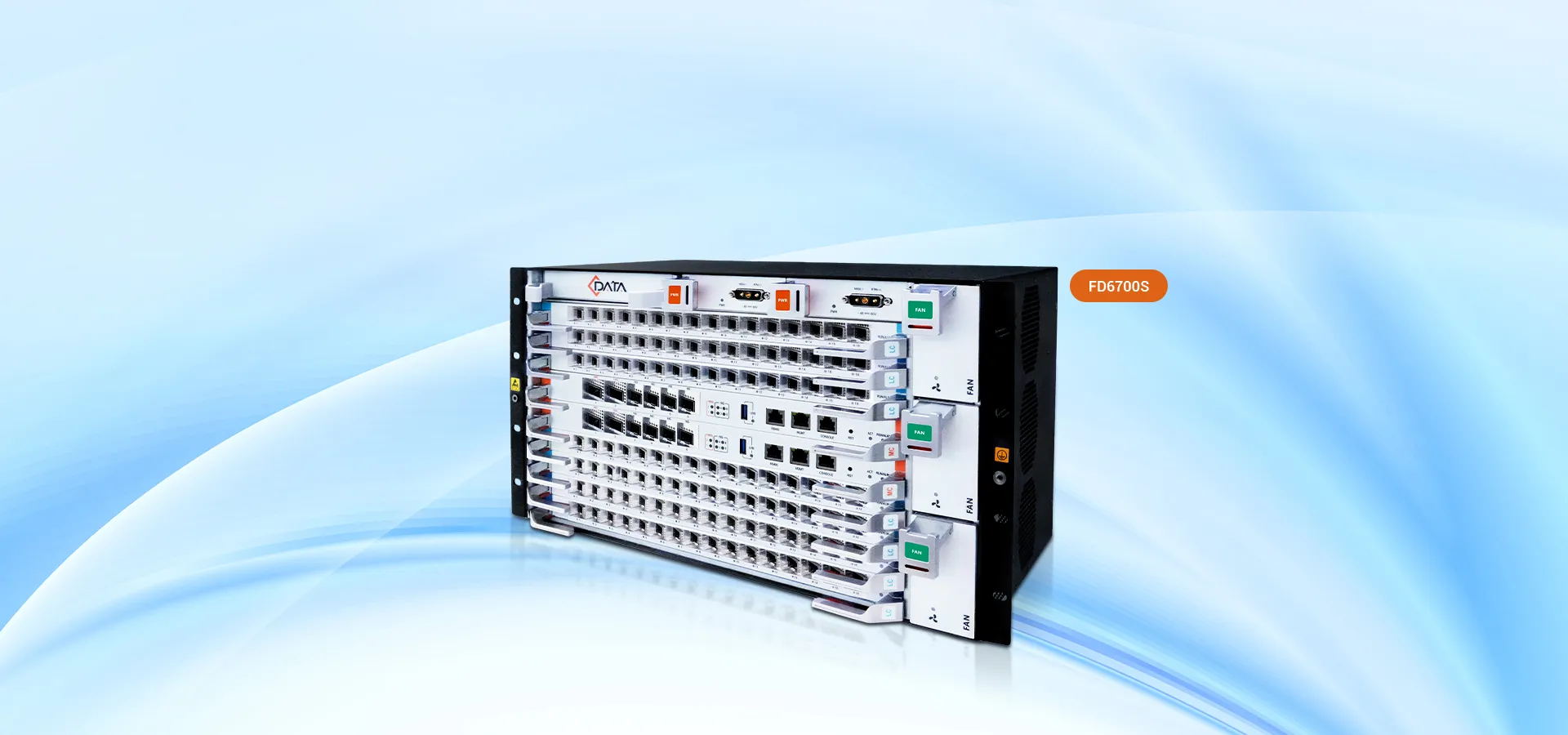

Acceso de alta capacidad, ancho de banda incomparable

Acceso de alta capacidad, ancho de banda incomparable

  • 7 ranuras de servicio ofrecen una densidad ultra alta, admitiendo hasta 112 puertos Combo PON y 28,672 ONUs.

  • Los enlaces ascendentes 2*100G (QSFP28) + 4*25G (SFP28) proporcionan un ancho de banda ultra alto para soportar cargas de trabajo exigentes.

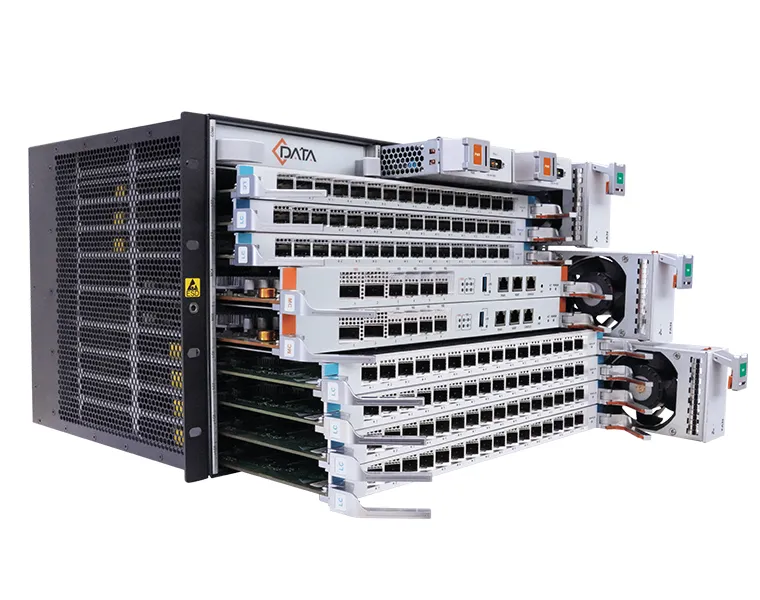

  • El diseño modular intercambiable en caliente permite una expansión sin interrupciones y con cero interrupción del servicio.

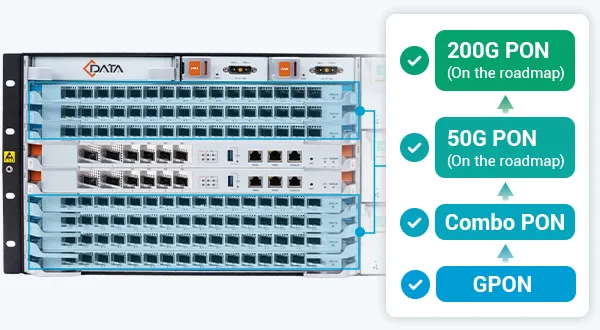

Evolución PON preparada para el futuro

Evolución PON preparada para el futuro

  • Integra GPON y Combo PON para una transición fluida hacia redes de 10G.

  • Arquitectura preparada para el futuro que reserva rutas de actualización a 50G y 200G PON, garantizando la protección de la inversión a largo plazo.


Aseguramiento de Servicio Continuo

Aseguramiento de Servicio Continuo

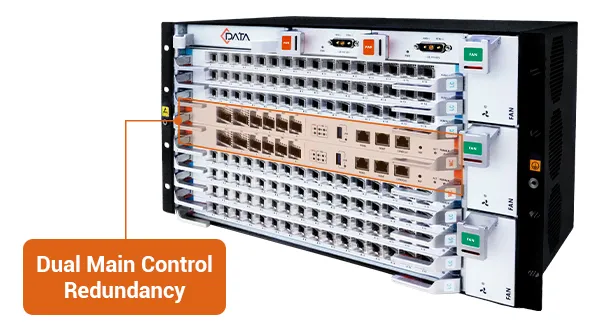

  • Dos placas de control con redundancia 1+1 y balanceo de carga garantizan la fiabilidad del sistema.

  • Basado en una arquitectura distribuida con ISSU para permitir actualizaciones en servicio sin interrupciones.


Fiabilidad de grado operador

Fiabilidad de grado operador

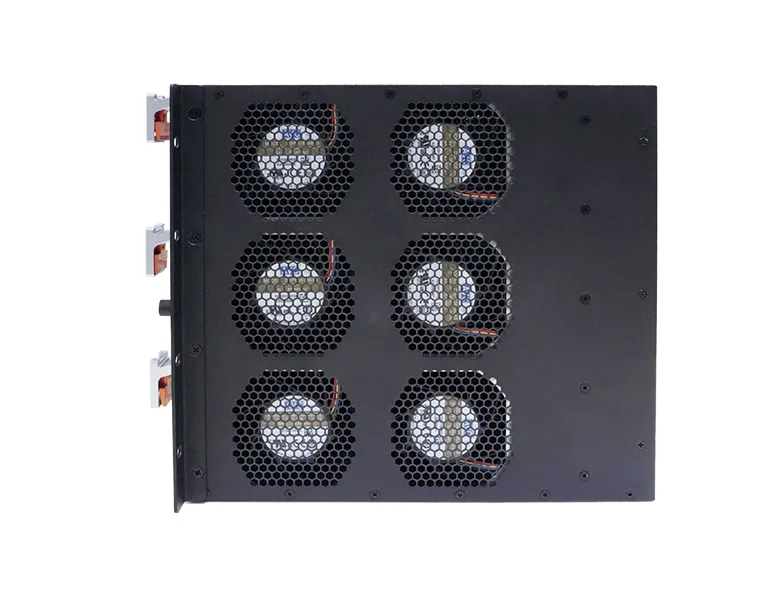

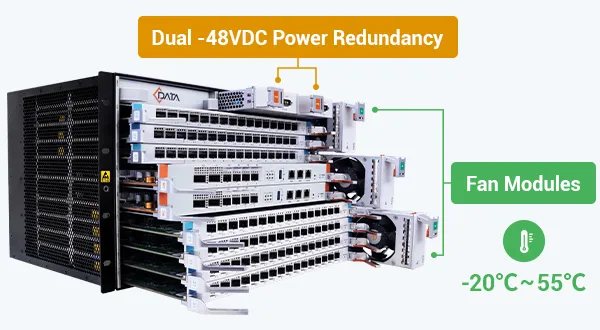

  • 3 módulos de ventiladores intercambiables en caliente con 6 ventiladores garantizan una disipación de calor eficiente y un mantenimiento simplificado.

  • Las fuentes de alimentación dobles de -48VDC proporcionan redundancia de energía para la operación continua del sistema.

  • Funciona de manera confiable de -20℃ a 55℃ con protección térmica de nivel industrial.

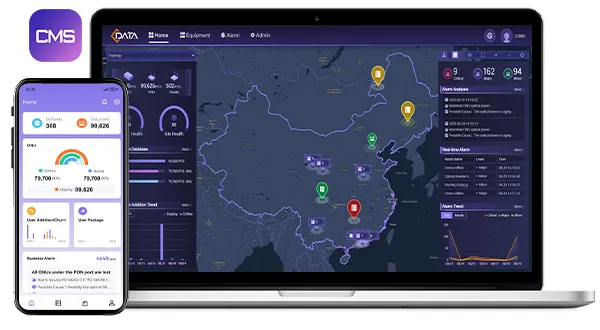

Gestión simplificada con CMS

Gestión simplificada con CMS

C-Data CMS potencia a los ISP y operadores con una gestión unificada y centralizada de OLTs y ONUs, mejorando la eficiencia de O&M y reduciendo costos.

  • Incorporación y aprovisionamiento por lotes de ONU

  • Monitoreo en tiempo real & solución de problemas remota

  • Analíticas visualizadas para información empresarial


Escenarios de aplicación versátiles

El OLT de chasis permite una convergencia multiservicio sin interrupciones en diversos escenarios, con una densidad ultraalta y un ancho de banda masivo.


Technical Overview

  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S

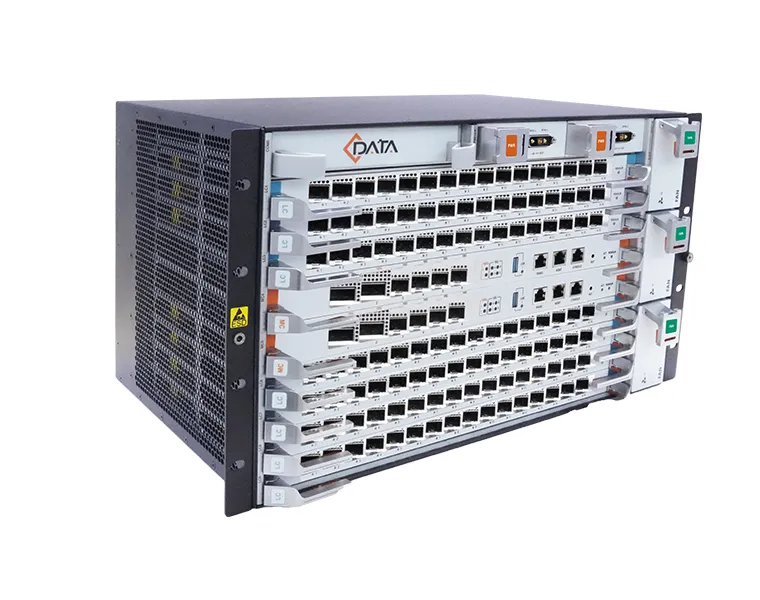

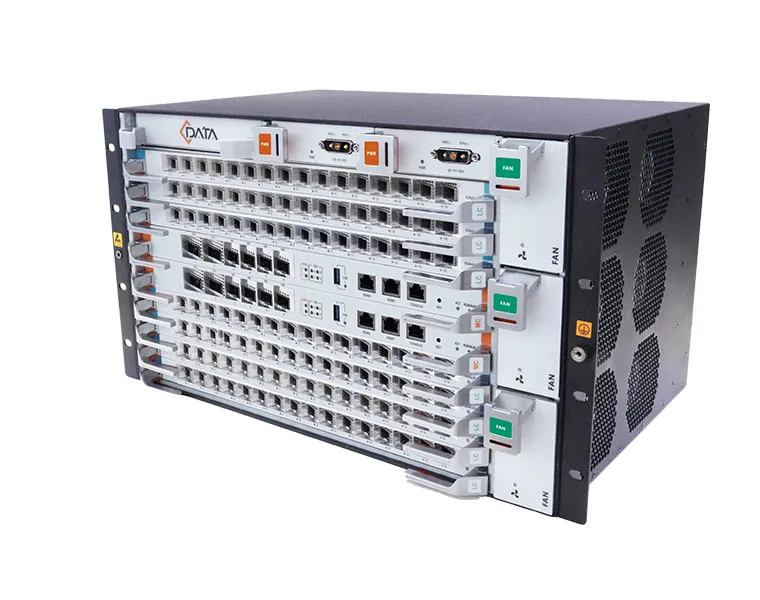

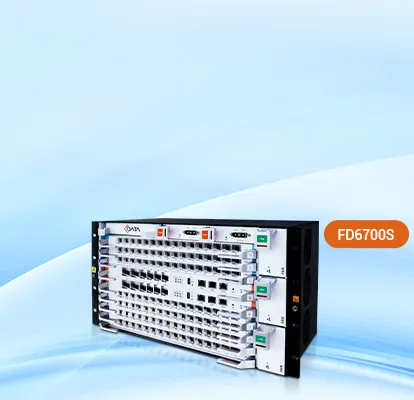

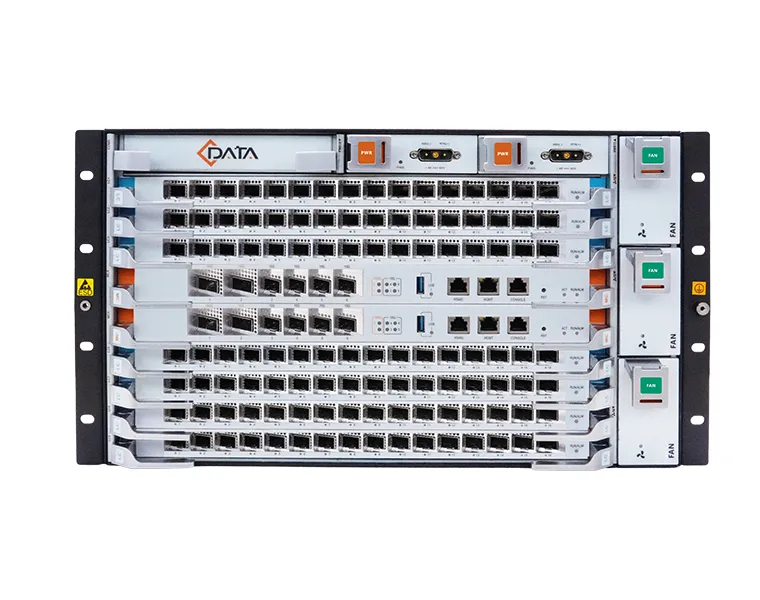

La OLT de chasis 6U FD6700S es una OLT de gama alta con alta densidad y gran capacidad de ancho de banda, desarrollada de forma independiente por nuestra empresa. Esta OLT admite un total de 15 ranuras: 1 ranura para tarjeta universal, 7 ranuras de servicio (pueden admitir tarjetas GPON de 16 puertos, tarjetas XG(S)-PON de 16 puertos o tarjetas 50G PON (reserva)), 2 ranuras de control principal (cada tarjeta de control principal admite 2* puertos 100G/40G + 4* puertos 25G/10G/1G), 2 ranuras para tarjetas de alimentación y 3 ranuras para tarjetas de ventiladores (2 ventiladores por ranura).


La OLT FD6700S, con su diseño modular, puertos de alta densidad y fiabilidad de grado carrier, se utiliza en escenarios de mediana y gran escala que requieren una alta escala de acceso, diversidad de servicios y fiabilidad de red. Redes de acceso de operadores de telecomunicaciones con cobertura de usuarios a gran escala (más de mil hogares) y cobertura multiservicio (ancho de banda, voz, IPTV); o también grandes empresas o redes de campus con alta densidad de usuarios (edificios de oficinas, dormitorios), múltiples tipos de redes como las de vigilancia, oficina, inalámbricas, etc., que requieren necesidades de cableado y gestión simplificadas.


Datasheet Get Docs

Especificación

Mecánica general

Chasis
 Rack
 Estándar de 19 pulgadas
Tipo y cantidad de ranuras

Total 15 ranuras：

1* Ranura para tarjeta universal

7* Ranuras para tarjetas de servicio:

(1) Tarjeta GPON

(2) Tarjeta combinada GPON y XG(S)-PON

2* Ranuras para tarjeta de control principal

2* Ranuras para tarjeta de alimentación DC (-48V)

3* ranuras para tarjetas de ventilador (2 ventiladores por ranura)
Dimensiones

482.6 mm (L) x 286 mm (A) x 265 mm (Al)

(Incluyendo orejas de montaje para rack estándar de 19 pulgadas)
Peso Configuración completa
Solo chasis

Voltaje de alimentación

(-48V) CC
Consumo total de energía

≤ 1702W
Ancho de banda del backplane

≤ 1702W


Tarjeta de control principal-FD6700-M30

Puerto de enlace ascendente

  • 4* puertos 1G(SFP)/10G(SFP+)/25G(SFP28)

  • 2* puertos 40G(QSFP+)/100G(QSFP28)
Puerto de gestión

  • 1* puerto de gestión 10/100/1000Mbps BASE-T MGMT (para gestión fuera de banda)
Puerto de consola

  • 1* puerto de consola (para depuración)
Puerto USB

  • 1* puerto USB (para depuración)
Botón de reinicio

  • 1* botón de reinicio
Consumo de energía por tarjeta individual

  • ≤ 183W

≤ 183W



Tarjeta de servicio GPON-FD6700-G20

Puerto PON

Cantidad

 16
Interfaz física Ranura SFP
Tipo de interfaz GPON: ITU-TG.984.2 Clase B+/Clase C+/Clase C++
Relación de división máxima 1:128
Atributo del puerto PON Distancia de transmisión 20km
Velocidad del puerto GPON: Descendente: 2.5 Gbps Ascendente: 1.25 Gbps
Longitud de onda GPON: Transmisión: 1490 nm Recepción: 1310 nm
Tipo de conector SC/UPC
Tipo de fibra 9/125 μm SMF (Fibra monomodo)
Potencia de transmisión de luz Clase B+: +1.5 ~ +5 dBm Clase C+: +3 ~ +7 dBm Clase C++: +4.5 ~ +10 dBm
Sensibilidad de recepción Clase B+: -28 dBm Clase C+: -30 dBm Clase C++: -31 dBm
Potencia de saturación Clase B+: -8 dBm Clase C+: -12 dBm Clase C++: -10 dBm
Consumo de energía por tarjeta individual ≤ 91W
Peso


Tarjeta de servicio XGS-PON - FD6700-X20

Puerto PON

Cantidad

 16
Interfaz física Ranura SFP+
Relación de división máxima 1:256

Atributo del puerto PON

Distancia de transmisión

 20KM
Velocidad del puerto XGS-PON: Descendente: 10 Gbps Ascendente: 10 Gbps XG-PON: Descendente: 10 Gbps Ascendente: 2.5 Gbps GPON: Descendente: 2.5 Gbps Ascendente: 1.25 Gbps
Longitud de onda XGS-PON: Transmisión: 1577 nm Recepción: 1270 nm XG-PON: Transmisión: 1577 nm Recepción: 1270 nm GPON: Transmisión: 1490 nm Recepción: 1310 nm
Tipo de conector SC/UPC
Tipo de fibra 9/125 μm SMF (Fibra monomodo)
Potencia de transmisión de luz

Combinado XG(S)-PON y GPON

5~8 dBm (9.953G)

3~7 dBm (2.488G)
Sensibilidad de recepción

Combinado XG(S)-PON y GPON

≥ -29 dBm (9.953G)

≥ -30.5 dBm (2.488G)

≥ -30 dBm (1.244G)
Potencia de saturación

Combinado XG(S)-PON y GPON

≤ -8 dBm (9.953G)

≤ -10 dBm (2.488G)

≤ -12 dBm (1.244G)
Consumo de energía por tarjeta individual ≤ 148W
Peso


Entorno

Temperatura de funcionamiento

 -15 ~ 50 °C

Temperatura de almacenamiento

 -40 ~ 85 °C
Humedad ambiental 5 ~ 90% (Sin condensación)




Especificaciones

Mecánica completa
Tipo y cantidad de ranuras

  • Total 15 ranuras:

  • 1* Ranura de tarjeta universal

  • 7* Ranuras de tarjetas de servicio:

  • (1) Tarjeta GPON

  • (2) Tarjeta combo PON GPON y XG(S)-PON

  • 2* Ranuras de tarjeta de control principal

  • 2* Ranuras de tarjeta de alimentación DC (-48V)

  • 3* Ranuras de tarjeta de ventilador (2 ventiladores por ranura)

Dimensiones

  • 482.6mm(L)*286mm(W)*265mm(H)

  • (Incluye orejas de montaje estándar para rack de 19 pulgadas)

Peso

  • Con todas las tarjetas

  • Solo chasis

Voltaje de alimentación

  • (-48V) DC

Consumo de energía total

  • ≤ 1702W

Ancho de banda del backplane

  • ≤ 1702W



Tarjeta de control principal FD6700-M30

Puerto de enlace ascendente

  • 2* puertos 40G (QSFP+) / 100G (QSFP28)

  • 4* puertos 1G (SFP) / 10G (SFP+) / 25G (SFP28)

Puerto de gestión

  • 1* puerto MGMT 10/100/1000Mbps BASE-T (para gestión fuera de banda)

Puerto de consola

  • 1* Puerto de consola (para depuración)

Puerto USB

  • 1* Puerto USB (para depuración)

Botón de reinicio

  • 1* Botón de reinicio

Consumo de energía por tarjeta individual

  • ≤ 183W


Tarjeta de servicio GPON FD6700-G20
Puerto PON
Cantidad

  • 16

Interfaz física

  • Ranura SFP

Tipo de interfaz

  • GPON: ITU-T G.984.2 Clase B+/Clase C+/Clase C++

Relación de división máxima

  • 1:128

Atributo del puerto PON
Distancia de transmisión

  • 20km

Velocidad del puerto

  • GPON: Descendente: 2.5Gbps, Ascendente: 1.25Gbps

Longitud de onda

  • GPON: Transmisión: 1490 nm, Recepción: 1310 nm

Tipo de conector

  • SC/UPC

Tipo de fibra

  • 9/125 μm SMF (fibra monomodo)

Potencia de transmisión óptica

  • Clase B+: +1,5 ~ +5 dBm

  • Clase C+: +3 ~ +7 dBm

  • Clase C++: +4,5 ~ +10 dBm

Sensibilidad de recepción

  • Clase B+: -28 dBm

  • Clase C+: -30 dBm

  • Clase C++: -31 dBm

Potencia de saturación

  • Clase B+: -8 dBm

  • Clase C+: -12 dBm

  • Clase C++: -10 dBm

Consumo de energía por tarjeta individual

  • ≤ 91W

Peso


Tarjeta de servicio XGS-PON FD6700-X20

Puerto PON
Cantidad

  • 16

Interfaz física

  • Ranura SFP

Relación de división máxima

  • 1.256

Atributo del puerto PON

Distancia de transmisión

  • 20KM

Velocidad del puerto

  • XGS-PON: Descendente: 10Gbps, Ascendente: 10Gbps

  • XG-PON: Descendente: 10Gbps, Ascendente: 2.5Gbps

  • GPON: Descendente: 2.5Gbps, Ascendente: 1.25Gbps

Longitud de onda

  • XGS-PON: Transmisión: 1577 nm, Recepción: 1270 nm

  • XG-PON: Transmisión: 1577 nm, Recepción: 1270 nm

  • GPON: Transmisión: 1490 nm, Recepción: 1310 nm

Tipo de interfaz

  • SC/UPC

Tipo de fibra

  • 9/125 μm SMF (fibra monomodo)

Potencia de transmisión óptica

  • 3~7 dBm (2.488G)

  • XG(S)-PON y GPON COMBO

  • 5~8 dBm (9.953G)

Sensibilidad de recepción

  • ≥ -30 dBm (1.244G)

  • XG(S)-PON y GPON COMBO

  • ≥ -29 dBm (9.953G)

  • ≥ -30,5 dBm (2.488G)

Potencia de saturación

  • ≤ -12 dBm (1.244G)

  • XG(S)-PON y GPON COMBO

  • ≤ -8 dBm (9.953G)

  • ≤ -10 dBm (2.488G)

Consumo de energía por tarjeta individual

  • ≤ 148W

Peso


Entorno

Temperatura de funcionamiento

  • -15 ~ 50 ℃

Temperatura de almacenamiento

  • -40 ~ 85 ℃

Humedad ambiental

  • 5 ~ 90 % (sin condensación)


Información de pedido

No.

 Modelo del producto Especificaciones
1 FD6700-C10

  • Chasis
2 FD6700-M30

  • 2* puertos 40G (QSFP+) / 100G (QSFP28) + 4* puertos 1G (SFP) / 10G (SFP+) / 25G (SFP28) +

1* puerto 10/100/1000Mbps BASE-T MGMT + 1* puerto de consola + 1* puerto USB + 1* botón de reinicio
3 FD6700-G20

  • 16* puertos GPON
4 FD6700-X20

  • 16* puertos PON combo GPON y XG(S)-PON
5 FD6700-PD10

  • Una tarjeta de alimentación DC (-48V) Nota: El chasis completo necesita 2 tarjetas de alimentación.
6 FD6700-F20

  • 1* tarjeta de ventiladores (incluye 2 ventiladores) Nota: El chasis completo necesita 3 tarjetas de ventiladores incluyendo 6 ventiladores.
7 FD6700-CK10

  • 1* tarjeta universal que proporciona funciones completas de interfaz tales como entrada y salida de alarma, entrada y salida de reloj (TOD, PPS, reloj de red), etc.)


Información de pedido

No.

  • 1

  • 2

  • 3

  • 4

  • 5

  • 6

  • 7

Modelo del producto

  • FD6700-C10

  • FD6700-M30

  • FD6700-G20

  • FD6700-X20

  • FD6700-PD10

  • FD6700-F210

  • FD6700-CK10

Especificaciones

  • Chasis

  • 2 puertos de 40G (QSFP+) / 100G (QSFP28) + 4 puertos de 1G (SFP) / 10G (SFP+) / 25G (SFP28) +

    1 puerto de gestión BASE-T de 10/100/1000 Mbps + 1 puerto de consola + 1 puerto USB + 1 botón de reinicio

  • 16 puertos GPON

  • 16 puertos PON combinados GPON y XG(S)-PON

  • Una tarjeta de alimentación CC (-48V) Nota: El chasis completo necesita 2 tarjetas de alimentación.

  • 1 tarjeta de ventiladores (incluye 2 ventiladores) Nota: El chasis completo necesita 3 tarjetas de ventiladores, incluyendo 6 ventiladores.

  • 1 tarjeta universal Proporciona funciones de interfaz integrales como entrada y salida de alarmas, entrada y salida de reloj (TOD, PPS, reloj de red), etc.)
