FD1700S - Shenzhen C-Data Technology Co., Ltd.

FD6700S FD1816S-B1 FD1700S FD1801S-C1 FD1801S-C2

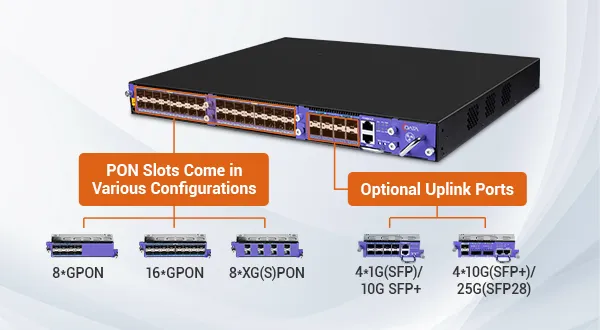

Escalabilidad flexible para necesidades de red en evolución

Con 2 ranuras de servicio y 3 opciones de tarjetas de servicio hot-swappable para una configuración flexible.
Compatible con 2 opciones de tarjetas de enlace ascendente conectables, que ofrecen una capacidad de enlace ascendente de hasta 25G.

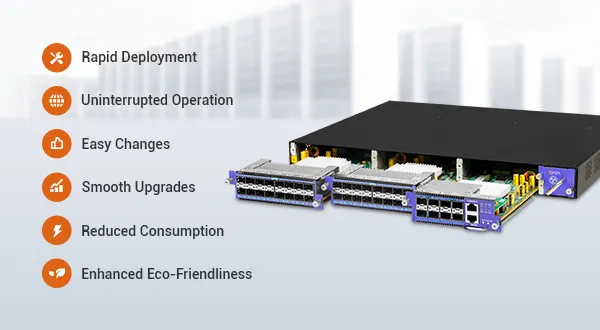

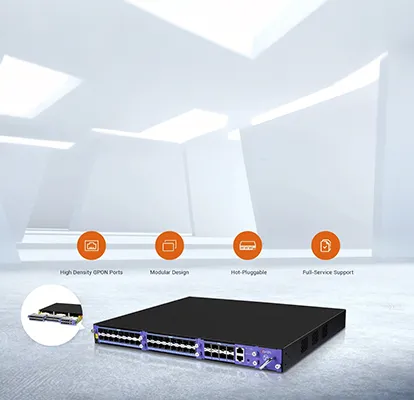

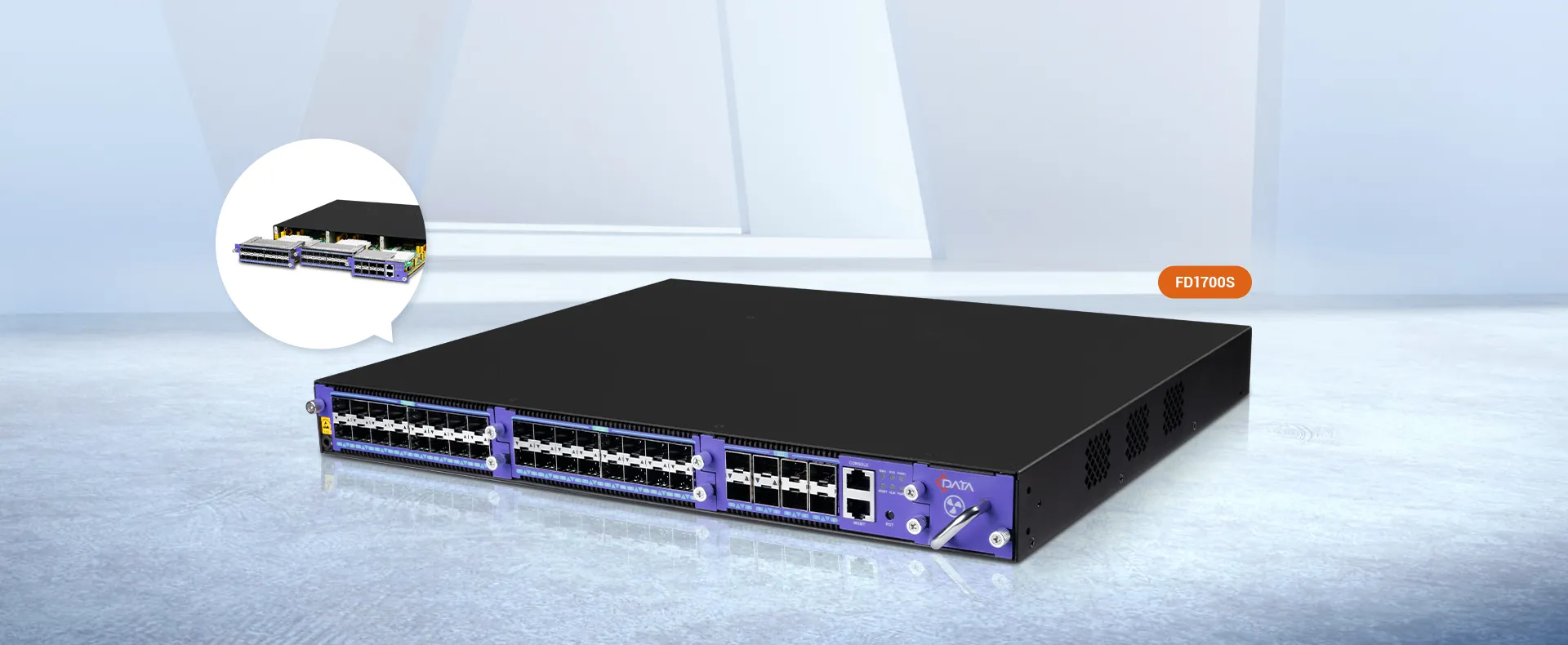

Solución OLT flexible, eficiente y preparada para el futuro

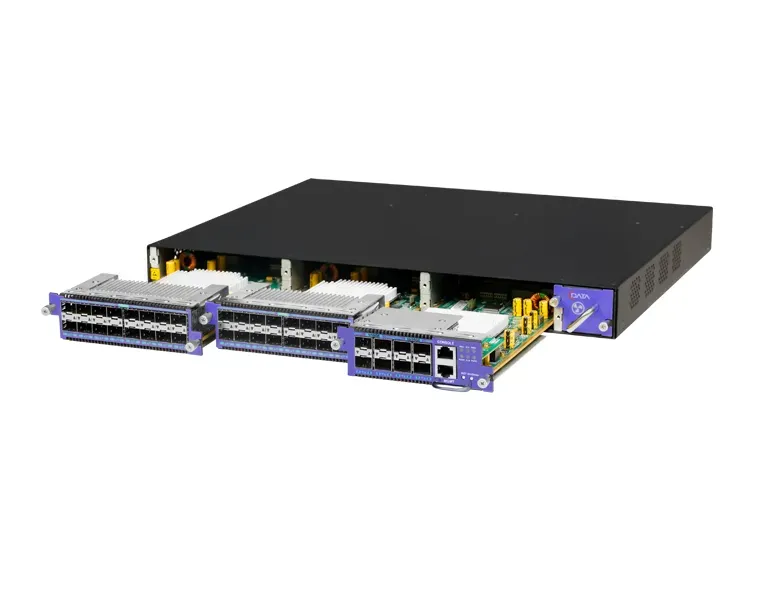

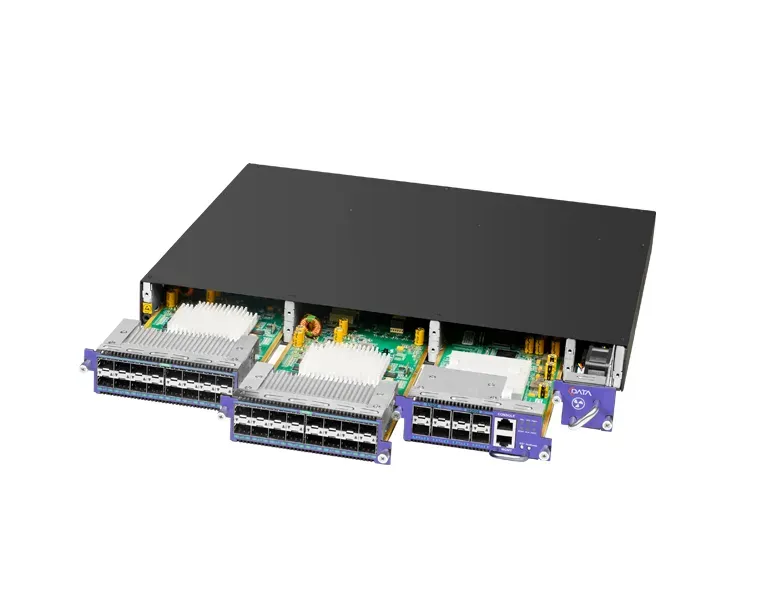

Personalizado según tus necesidades, con un diseño modular enchufable para una escalabilidad y flexibilidad sin esfuerzo.

Alta densidad, tamaño compacto

Ofrece hasta 32 puertos GPON en un factor de forma estándar de 1U.
Permite hasta 4096 conexiones ONU para implementaciones de red de alta densidad.
Optimiza el costo, la eficiencia energética y el espacio sin comprometer el rendimiento.

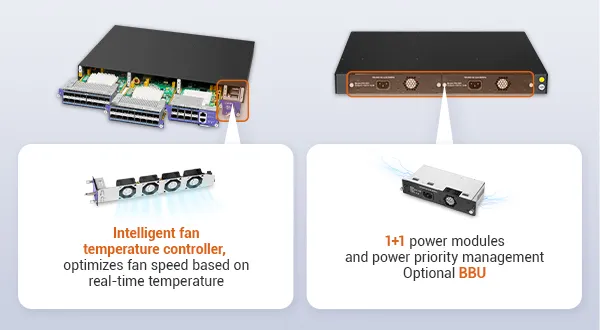

Alta fiabilidad, rendimiento duradero

La estabilidad es primordial, y el FD1700S garantiza un rendimiento duradero y confiable.

Alineado con las normas ITU-T G.984.x y los estándares FSAN

Soporte de servicio completo que abarca Voz, Acceso Ethernet, Wi-Fi, Video HD, Defensa de Seguridad, etc, Transmisión de datos remota sin concesiones.

Definiciones Compartidas Privadas de OAM/OMCl, garantizando una compatibilidad increíble.

Technical Overview



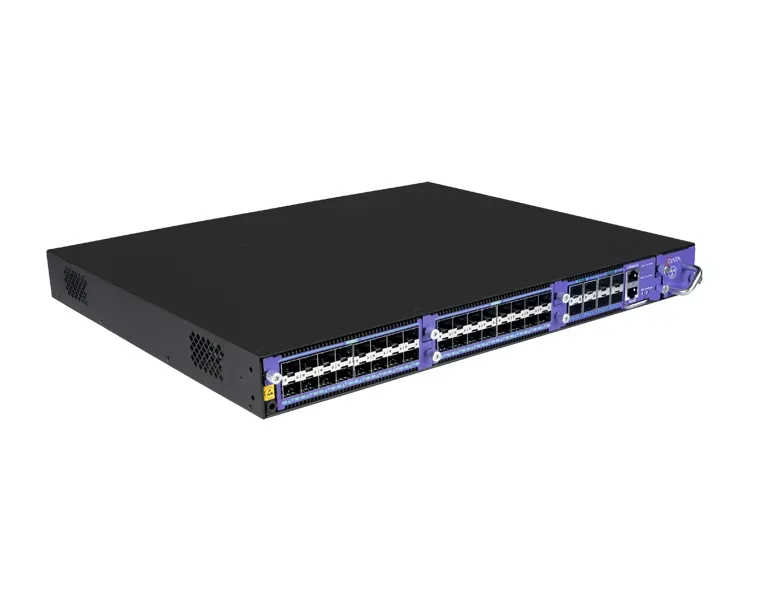

El GPON OLT FD1700S cumple plenamente con los estándares relevantes de ITU G.984.x y FSAN. Es un dispositivo 1RU que cuenta con un puerto SFP de enlace ascendente con opciones para 4*1G/10G y 4*10G/25G. Los puertos PON vienen en configuraciones de 4/8/16 puertos. Cada puerto GPON admite una relación de división de 1:128. En consecuencia, el sistema GPON puede admitir hasta 4096 conexiones terminales, dependiendo de la cantidad de puertos PON elegidos.

 Datasheet  Get Docs

Especificación

Mecánica
Rack de gestión	Caja estándar de 1U y 19 pulgadas
Dimensiones	44037544mm
Peso	Aproximadamente 6 kg

Hardware
Puerto de enlace ascendente	41G(SFP)/10G SFP+ 410G(SFP+)/25G(SFP28)
Puerto PON	Cantidad	8GPON/ 16GPON/24GPON/32GPON/ 8*XG(S)PON
	Interfaz física	Ranura SFP
	Tipo de interfaz	GPON: ITU-TG.984.2 Clase B+/Clase C+
	Relación de división máxima	GPON: 1:128
Puerto de gestión		Puerto Ethernet fuera de banda 100/ 1000BASE-Tx Puerto de gestión local CONSOLE
Puerto PON atributo	Distancia de transmisión	20KM
	Velocidad del puerto	GPON: Descendente: 2.5Gbps Ascendente: 1.25Gbps
	Longitud de onda	Reenvío: 1490nm Recepción: 1310nm
	Tipo de interfaz	SC/ UPC
	Tipo de fibra	9/ 125μm SMF (Fibra monomodo)
	Potencia de transmisión de luz	Clase B+:+1.5 ~ +5dBm	Clase C+:+3 ~ +7dBm	Clase C++++:+7,5 dBm~+10,5 dBm	Clase C++: +4,5 dBm~+10 dBm
	Recepción sensibilidad	Clase B+:-28 dBm	Clase C+:-30 dBm	Clase C++++:-30 dBm	Clase C++:-31 dBm
	Potencia de saturación	Clase B+:-8 dBm	Clase C+:-12dBm	Clase C++++:-10dBm	Clase C++:-10dBm
Ancho de banda del backplane		400G

Fuente de alimentación
CA	100V ~ 240V, 47~63Hz
CC	-40 V ~ -72 V

Entorno
Temperatura de trabajo	-15 ~ 50 ℃
Temperatura de almacenamiento	-40 ~ 85 ℃
Humedad ambiente	5 ~ 90 % (sin condensación)

Información para pedidos

FD1700C: Chasis+Fuente de alimentación+Ventilador

FD1700S: Chasis+Fuente de alimentación+Ventilador+Tarjeta de control principal



Información para pedidos

No.	Modelo de producto	Opciones de puertos de enlace ascendente	3*Módulos PON opcionales	Fuente de alimentación
1	FD1700S	41G(SFP)/10G SFP+ 410G(SFP+)/25G(SFP28)	8GPON 16GPON 8*XG(S)-PON	Módulos de alimentación 1+1 BBU opcional
