FDC600Y FD1608Y

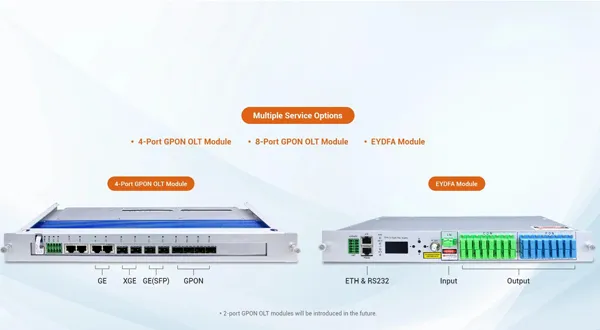

Diseño modular, Configuración bajo demanda, Inicio rápido_

Diseño modular, Configuración bajo demanda, Inicio rápido_

El FDC600Y ofrece más espacio que integra módulos OLT y un módulo EYDFA. También se ofrece una configuración personalizada y flexible para satisfacer los requisitos de su red.

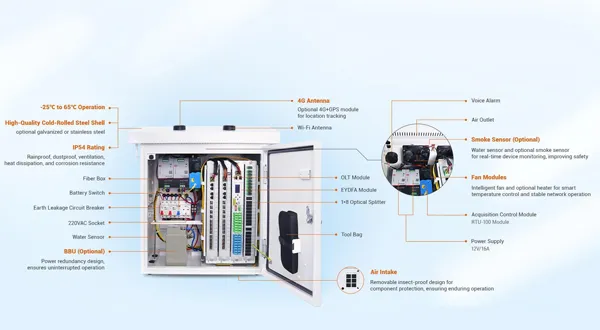

Alta fiabilidad para la resiliencia ante condiciones extremas

Alta fiabilidad para la resiliencia ante condiciones extremas

Fabricado con material de grado industrial, el FDC600Y cumple con los requisitos de rendimiento en exteriores y es capaz de soportar condiciones climáticas extremas, garantizando un funcionamiento estable y duradero.

Soluciones para exteriores para redes FTTH rentables

Soluciones para exteriores para redes FTTH rentables

FDC600Y se ubica en un nodo profundo, reduciendo la cantidad de núcleos de fibra necesarios de regreso a la central (CO). Proporciona una FTTH rentable con transmisión de datos a larga distancia lograda mediante módulos de enlace ascendente 10G y OLT GPON. El gabinete se despliega en exteriores para reducir los costos de sala de computadoras y auxiliares. El sitio móvil/centro/fibra existente es reutilizable, ahorrando espacio y consumo de energía.

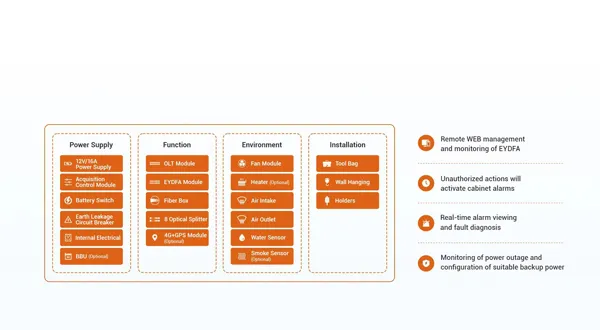

El Sistema de Gestión Integrado

El Sistema de Gestión Integrado

El CMS, OLT WEB y EYDFA WEB de C-Data proporcionan a usuarios, empresas y operadores una plataforma segura, eficiente e inteligente para la operación y mantenimiento de redes. CMS logra una gestión eficiente, estable y rápida, mejorando significativamente la eficiencia general.

Instalación flexible, adecuada para varios escenarios

FDC600Y admite opciones de montaje en poste/pared para una implementación rápida. Ofrece una caja de herramientas integrada para reemplazo y mantenimiento de módulos, y admite hasta ODF de 3*8 puertos, garantizando una protección mejorada y una gestión precisa de la fibra.

  • Instalación flexible, adecuada para diversos escenarios.
  • Instalación flexible, adecuada para diversos escenarios
  • Instalación flexible, adecuada para diversos escenarios.
  • Instalación flexible, idónea para diversos escenarios.

Technical Overview

  • fdc600y 01
  • fdc600y 02
  • fdc600y 03
  • c data fdc600y2
  • fdc600y 01
  • fdc600y 02
  • fdc600y 03
  • c data fdc600y2

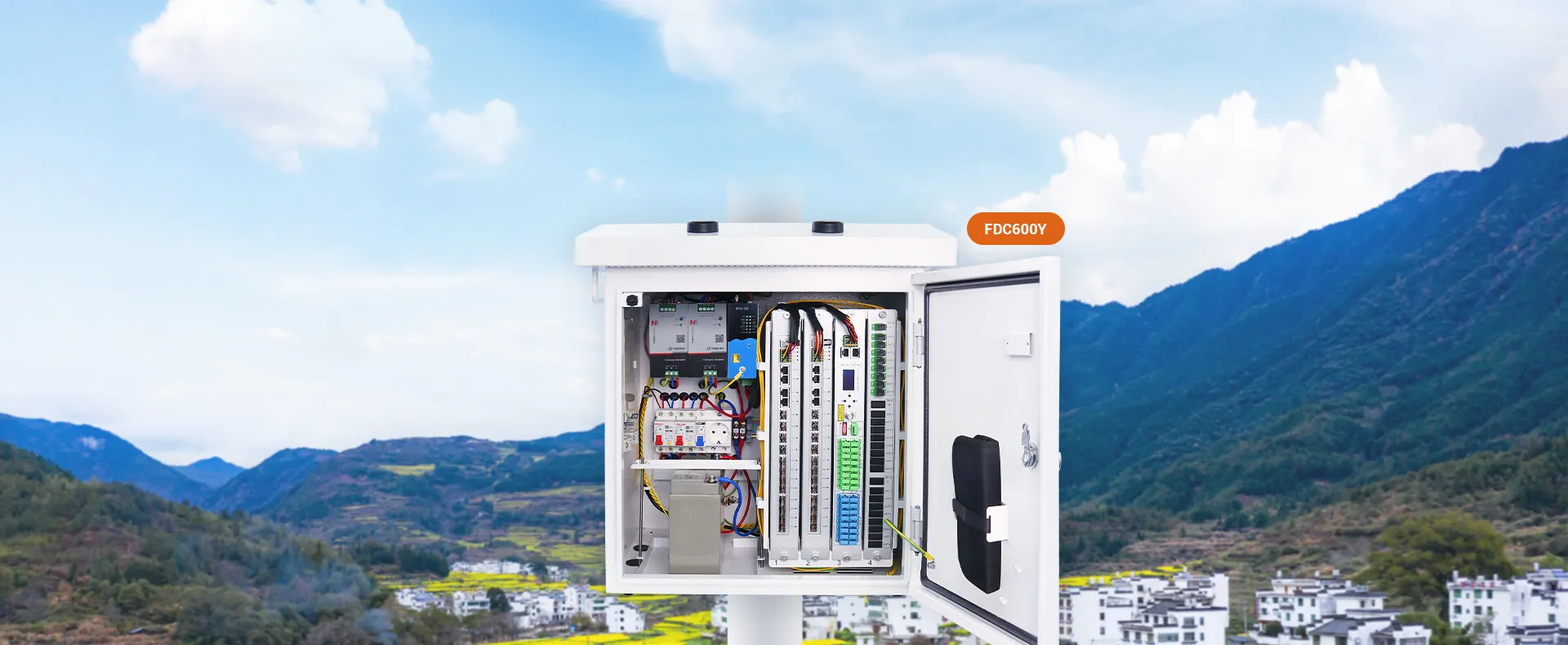

La caja de comunicación de campo inteligente está diseñada para su uso en entornos exteriores al aire libre, ofreciendo protección eléctrica para exteriores en todo tipo de clima.

Al instalar varios módulos de negocio, permite la convergencia y transmisión de múltiples servicios. La carcasa está fabricada con chapa de acero laminado en frío de alta calidad (con opciones de acero galvanizado o inoxidable), proporcionando propiedades de impermeabilidad, resistencia al polvo, ventilación, disipación de calor y resistencia a la corrosión. El diseño de estructura de montaje en poste es conveniente para una instalación rápida.

El módulo de control de adquisición de parámetros ambientales integrado ajusta el ventilador interno para disipar el calor según la temperatura dentro de la caja. El módulo de control también activa una alarma sonora cuando la puerta de la caja se abre ilegalmente. Un sensor de agua puede detectar el nivel de agua dentro de la caja y emitir una alarma, mientras que un sensor de humo puede detectar el nivel de humo dentro de la caja y activar una alarma si es necesario.

Un módulo opcional 4G+GPS permite el rastreo de ubicación, con alarmas enviadas a través de la web si la caja se mueve ilegalmente. El diseño de respaldo de redundancia de energía garantiza la confiabilidad a largo plazo del equipo. Con una fuente de alimentación de batería opcional, el sistema cambiará automáticamente a la alimentación de batería si falla la alimentación de red.

La caja de comunicación de campo inteligente está equipada con funcionalidad de gestión web y CMS para facilitar la monitorización y el control.

Datasheet Get Docs

Especificaciones técnicas


Especificaciones del módulo de control de adquisición de parámetros ambientales

Name Parámetro
Temperatura de arranque del ventilador 45 ℃

Temperatura de arranque del calentador

 -5 ℃


Estado de luces y resultados
Name Luz encendida Luz intermitente Luz apagada Notas
SYS
 Sistema funcionando normalmente /

Sistema anormal

 Luz verde
WIFI

Función WIFI activada

Transmisor de datos

 Función WIFI desactivada Luz verde
ETH

Conexión ETH normal

Transmisor de datos

ETH desconectado

 Luz verde

Batería baja

Protección contra sobredescarga de batería

 /

Tensión de batería normal

 Luz verde
CARGANDO Batería cargándose /

Batería sin cargar

 Luz verde

CARGADO

Batería completamente cargada

 /

Batería no completamente cargada

 Luz verde

Carga 14.4 V

Modo de carga 14.4 V seleccionado

 / Modo de carga 14.4 V no seleccionado Luz verde
Carga 12.6 V

Modo de carga 12.6 V seleccionado

 /

Modo de carga 12.6 V no seleccionado

 Luz verde
FAN1 Ventilador 1 en funcionamiento / Ventilador 1 sin funcionar Luz verde
FAN2

Ventilador 2 en funcionamiento

 /

Ventilador 2 sin funcionar

 Luz verde
ENCENDIDO Módulo RTU-100 encendido / Módulo RTU-100 apagado Luz verde
ALARMA
 Con alarmas /

Sin alarmas

 Luz roja


Especificaciones de operación de la caja de comunicación de campo inteligente

Name MIN Typ. MAX Unit
Temperatura de almacenamiento -40
85 ℃

Humedad de almacenamiento

 5
95 %

Temperatura de funcionamiento (con calefactor)

 -25
65 ℃

Temperatura de funcionamiento (sin calefactor)

 0
65 ℃

Humedad de trabajo (sin condensación)

 10
92 %
Consumo de energía (sin calefactor) N/A
120 W
Voltaje de entrada CA 100 220V 240 V


Configuración principal de la caja de comunicación de campo inteligente

Name Cantidad Observación
Módulo OLT Máx. 2 (con módulo EYDFA)

Empaquetado individualmente

Máx. 3 (sin módulo EYDFA)

Máx. 4 (sin módulo EYDFA y módulo divisor óptico)
Módulo EYDFA Max1 Empaquetado individualmente

Módulo divisor óptico

 Max3

Se configura por defecto un módulo de 1*8 puertos

Interruptor de fuga a tierra

 2

Fuente de alimentación conmutada

 2

Enchufe 220 VCA

 1
Módulo de control 1

Módulo RTU-100

Fan

 2

Sensor de agua

 1

Sensor de humo

 1

Opcional
Batería (28 AH) 1

Opcional
Módulo 4G+GPS 1

Opcional

Calentador (45 W)

 1

Opcional


Mecánica
Dimensiones del chasis

(largo*ancho*alto)

 580*350*530 mm El módulo OLT y el módulo EYDFA no están instalados
Peso del chasis 20kg

Dimensiones de embalaje

(largo*ancho*alto)

 760*655*535 mm
Peso embalado 36kg


Especificaciones Técnicas

Especificaciones del módulo de control de adquisición de parámetros ambientales

Name

  • Temperatura de arranque del ventilador

  • Temperatura de arranque del calentador

Parámetro

  • 45℃

  • -5℃



Estado de las luces y resultados
Name

  • SYS

  • WIFI

  • ETH

  • Batería baja

  • CARGANDO

  • CARGADA

  • Carga de 14.4V

  • Carga de 12.6V

  • FAN1

  • FAN2

  • ALIMENTACIÓN

  • ALARMA

Luz ENCENDIDA

  • Sistema funcionando normal

  • Función WIFI activa

  • Conexión ETH normal

  • Protección contra sobredescarga de la batería

  • La batería se está cargando

  • La batería está completamente cargada

  • Modo de carga de 14.4V seleccionado

  • Modo de carga de 12.6V seleccionado

  • Ventilador 1 funcionando

  • Ventilador 2 funcionando

  • Módulo RTU-100 encendido

  • Con alarmas

Luz intermitente

  • WIFI: Transmisor de datos

  • ETH: Transmisor de datos

Luz APAGADA

  • Sistema anormal

  • Función WIFI desactivada

  • ETH desconectado

  • Voltaje de la batería normal

  • La batería no se está cargando

  • La batería no está completamente cargada

  • Modo de carga de 14.4V no seleccionado

  • Modo de carga de 12.6V no seleccionado

  • Ventilador 1 sin funcionar

  • Ventilador 2 sin funcionar

  • Módulo RTU-100 apagado

  • Sin alarmas

Notas

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz verde

  • Luz roja


Especificaciones de funcionamiento de la caja de comunicación de campo inteligente

Name

  • Temperatura de almacenamiento

  • Humedad de almacenamiento

  • Temperatura de funcionamiento (con calentador）

  • Temperatura de funcionamiento (sin calentador)

  • Humedad de trabajo (sin condensación)

  • Consumo de energía (sin calentador)

  • Voltaje de entrada de CA

MIN

  • -40

  • 5

  • -25

  • 0

  • 10

  • N/A

  • 100

Typ.

  • Humedad de trabajo (sin condensación): 220V

MAX

  • 85

  • 95

  • 65

  • 65

  • 92

  • 120

  • 240

Unit

  • ℃

  • %

  • ℃

  • ℃

  • %

  • W

  • V


Configuración principal de la caja de comunicación de campo inteligente

Name

  • Módulo OLT

  • Módulo EYDFA

  • Módulo divisor óptico

  • Interruptor diferencial

  • Fuente de alimentación conmutada

  • Enchufe 220V CA

  • Módulo de control

  • Fan

  • Sensor de agua

  • Sensor de humo

  • Batería (28AH)

  • Módulo 4G+GPS

  • Calentador (45W)

Cantidad

  • Máx. 2 (con módulo EYDFA)/Máx. 3 (sin módulo EYDFA)/Máx. 4 (sin módulo EYDFA y módulo divisor óptico)

  • Max1

  • Max3

  • 2

  • 2

  • 1

  • 1

  • 2

  • 1

  • 1

  • 1

  • 1

  • 1

Observación

  • Embalado individualmente

  • Embalado individualmente

  • Se configura por defecto un módulo de 1 puerto 1*8

  • /

  • /

  • /

  • Módulo RTU-100

  • /

  • /

  • Opcional

  • Opcional

  • Opcional



Mecánica
Dimensiones del chasis base (largo*ancho*alto)

  • 580*350*530mm

  • Los módulos OLT y EYDFA no están instalados

Peso del chasis base

  • 20kg

Dimensiones del embalaje (largo*ancho*alto)

  • 760*655*535mm

Peso embalado

  • 36kg


Información de pedido

NO. Modelo del producto Especificaciones Accesorios
1 FD1608Y 8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

Módulo EYDFA 1* opcional

Kits de instalación para montaje en poste/pared
2 FDC600Y

Módulos OLT GPON 2*8 puertos + 2*GE + 2*SFP + 2*SFP+

Módulo EYDFA 1*


 Kits de instalación para montaje en poste/pared


Información de pedido

NO.

  • 1

  • 2

Modelo del producto

  • FD1608Y

  • FDC600Y

Especificaciones

  • 8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

  • 2*módulos GPON OLT de 8 puertos + 2*GE + 2*SFP + 2*SFP+

  • 1*módulo EYDFA

Accesorios

  • 1*módulo EYDFA opcional

  • Kits de instalación para montaje en poste/pared

  • Kits de instalación para montaje en poste/pared
