FD510D-FP10 FD511G-FA10 FD711G-FA10 FD511GS-X-RM10 ONU FD5101BF

Despliegue optimizado con PoF

FD510D-FP10 entrega tanto datos como energía a través de un único cable compuesto óptico-eléctrico, extendiendo el alcance de energía hasta 200-800 metros y eliminando las limitaciones de acceso a la energía en el extremo lejano.

Wi-Fi 5 ultrarrápido con roaming sin interrupciones

Experimente una conectividad rápida y de baja latencia con velocidades de banda dual de hasta 1200 Mbps para mejorar el rendimiento de su red.

El roaming inteligente garantiza una experiencia de red fluida y estable a medida que los usuarios se desplazan por la red.

Cobertura Wi-Fi de área amplia

Cuatro antenas internas de 3dBi están ajustadas con precisión para su instalación en techo, brindando una cobertura amplia, más fuerte y confiable, extendiendo un Wi-Fi rápido y estable a cada rincón de su hogar u oficina.

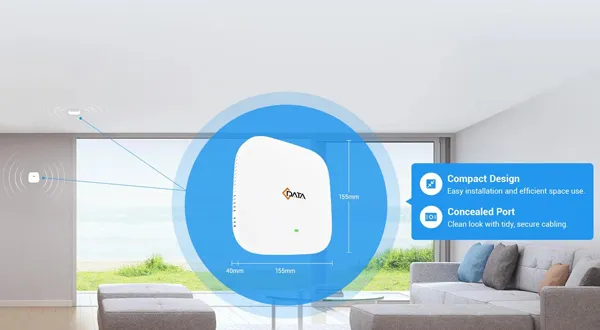

Montaje flexible para todo escenario

Admite montaje tanto en el techo como en la pared para implementaciones flexibles, con un diseño elegante y moderno que se integra perfectamente en cualquier configuración.

Opciones de energía flexibles

Admite opciones de alimentación flexibles para satisfacer las necesidades de diferentes escenarios de implementación.

Gestión remota, O&M eficiente

La plataforma de gestión web permite la configuración y el mantenimiento remotos, con una interfaz intuitiva para operaciones simplificadas y eficientes.

Diversos escenarios de aplicación

Technical Overview

El FD510D-FP10 es una ONU xPON compacta y ligera AC1200 para montaje en techo interior lanzada por C-Data. Proporciona un puerto PON de cable compuesto óptico tipo SC y ofrece métodos de suministro de energía DC y POF estándar, lo que hace que el trabajo en red sea flexible. Se puede utilizar ampliamente en escenarios interiores como restaurantes, vestíbulos de hoteles, almacenes y pequeñas empresas, proporcionando una cobertura inalámbrica de alta calidad.

 Datasheet  Get Docs

Característica funcional

Cumple con los estándares IEEE802.3ah e ITU-T G.984
Admite autodescubrimiento de ONU / detección de enlace / actualización remota de software
Admite múltiples métodos de registro: SN y LOID+Contraseña
Admite configuración de VLAN de puerto
Admite limitación de velocidad y control de ancho de banda por puerto
Admite control de flujo en el puerto
Admite aprendizaje de direcciones MAC
Admite límite de cuentas de aprendizaje de direcciones MAC
Admite VLAN en modo transparente/etiquetado/traducción/troncal
Admite función de resistencia a tormentas de difusión
Admite IGMP en modo transparente/snooping/proxy
Admite asignación dinámica de ancho de banda (DBA)
Admite cifrado y descifrado AES
Admite función de alarma por corte de energía, fácil para detección de problemas de enlace
Admite Firewall
Admite filtro de direcciones MAC/URL
Admite control de acceso remoto WEB/Telnet

Definiciones de LED

Indicador

Descripción

PON/ LOS

Registro de ONT

Verde fijo: Registro exitoso en OLT;

Verde intermitente: En proceso de registro en OLT;

Rojo fijo: LOS;

Especificación del producto

Mecánica
Dimensiones	155mm(L)155mm(W)40mm(H)
Peso	Aproximadamente 228g

Hardware
Interfaz		1 * Base de puerto de depuración tipo pin (configuración predeterminada) o 1 * conector RJ-45 GE (opcional)
		1 * Interfaz de cable compuesto optoelectrónico tipo SC
		1 * puerto de alimentación DC, 1 * Reset, 4 * antenas Wi-Fi internas
Indicadores		PON/ LOS
Puerto PON	Modo PON	EPON: 1000BASE-PX20+ simétrico GPON: estándar ITU-T G.984.2, Clase B+
	Velocidad PON	EPON: 1.25Gbps descendente/ascendente GPON: 2.488Gbps/1.244Gbps descendente/ascendente
	Longitud de onda	Transmisión: 1310nm	Recepción: 1490nm
	Sensibilidad de recepción	EPON: -27dBm GPON: -28dBm
	Potencia saturada	EPON: -3dBm GPON: -8dBm
	Potencia de transmisión	EPON: 0～4dBm GPON: 0.5～5dBm

Wi-Fi

IEEE 802.11b/g/n (2.4GHz)

IEEE 802.11a/n/ac (5GHz)

La velocidad inalámbrica total es de 1200Mbps

2.4GHz: ancho de banda de 40MHz, velocidad máxima de 300Mbps

5GHz: ancho de banda de 80MHz, velocidad máxima de 867Mbps

2.4GHz EIRP: 23dBm / 5GHz EIRP: 22dBm

Fuente de alimentación
Entrada POF (alimentación por cable compuesto optoeléctrico, protocolo PoE estándar),
Voltaje de entrada	44-56V
Adaptador de alimentación externo	12VDC/ 1A
Consumo de energía	≤6W

Entorno
Temperatura de funcionamiento	0 a 40ºC
Humedad de funcionamiento	10% ~ 90% (sin condensación)

Características funcionales

Conforme con los estándares IEEE802.3ah e ITU-T G.984
Soporta auto-descubrimiento de ONU / detección de enlace / actualización remota de software
Soporta múltiples métodos de registro: SN y LOID+Contraseña
Soporta configuración de VLAN por puerto
Soporta limitación de velocidad y control de ancho de banda basado en puerto
Soporta control de flujo de puerto
Soporta aprendizaje de direcciones MAC
Soporta límite de cuentas de aprendizaje de direcciones MAC
Soporta VLAN transparente/etiquetado/traducción/trunk
Soporta función de resistencia a tormentas de difusión
Soporta modo IGMP transparente/snooping/proxy
Soporta Asignación Dinámica de Ancho de Banda (DBA)
Soporta cifrado y descifrado AES
Soporta función de alarma por corte de energía, facilitando la detección de problemas de enlace
Soporta firewall
Soporta filtro de direcciones MAC/URL
Soporta control de acceso remoto WEB/Telnet

Definiciones de los LED

Indicador

PON/LOS
Registro ONT

Descripción

Verde fijo: Registro exitoso en la OLT;
Verde parpadeante: En proceso de registro en la OLT;
Rojo fijo: LOS (pérdida de señal);

Especificaciones del producto

Mecánica

Dimensiones

155 mm (L) * 155 mm (W) * 40 mm (H)

Peso

Aproximadamente 228 g

Hardware

Interfaz

1 * Base de puerto de depuración tipo pin (configuración predeterminada) o 1* conector GE RJ-45 (opcional)
1 * Interfaz de cable compuesto optoelectrónico tipo SC
1* Puerto de alimentación DC, 1* Reset, 4* Antenas Wi-Fi internas

Indicadores

PON/LOS

Puerto PON

Modo PON

EPON: 1000BASE-PX20+ simétrico
GPON: estándar ITU-T G.984.2, Clase B+

Velocidad PON

EPON: 1.25 Gbps bajada/subida
GPON: 2.488 Gbps bajada / 1.244 Gbps subida

Longitud de onda

Transmisión: 1310 nm
Recepción: 1490 nm

Sensibilidad de recepción

EPON: -27 dBm
GPON: -28 dBm

Potencia de saturación

EPON: -3 dBm
GPON: -8 dBm

Potencia de transmisión

EPON: 0～4 dBm
GPON: 0.5～5 dBm

Wi-Fi

IEEE 802.11b/g/n (2.4 GHz)

IEEE 802.11a/n/ac (5 GHz)

Velocidad inalámbrica total de 1200 Mbps

2.4 GHz: Ancho de banda de 40 MHz, velocidad máxima de 300 Mbps

5 GHz: Ancho de banda de 80 MHz, velocidad máxima de 867 Mbps

EIRP 2.4 GHz: 23 dBm / EIRP 5 GHz: 22 dBm

Fuente de alimentación

Entrada POF (alimentación por cable compuesto optoelectrónico, protocolo PoE estándar),

Voltaje de entrada

44-56V

Adaptador de alimentación externo

12VDC/ 1A

Consumo de energía

≤6W

Entorno

Temperatura de trabajo

0 a 40 ºC

Humedad de operación

10% ~ 90% (sin condensación)



Información de Pedido

Modelo de Producto

Especificaciones

Fuente de Alimentación

FD510D-FP10

1*xPON (PoF) + Wi-Fi 5

Tensión de Entrada PoF: 44-56V

Adaptador de Alimentación Externo: 12V CC/1A

Consumo de Energía: ≤6W
